انتخاب مدل مناسب Case Ventil نباید فقط بر اساس سایز لوله، قیمت یا ظاهر محصول انجام شود. ابتدا باید مشخص شود که پروژه به شیر فشار شکن، شیر هواگیری اتوماتیک، شیر اطمینان، شیر پرکن اتوماتیک، شیر ترموستاتیک یا تجهیز دیگری نیاز دارد و سپس فشار، دبی، دما، نوع سیال، سایز اتصال، نحوه نصب و الزامات بهرهبرداری بررسی شود.
برای انتخاب مدل مناسب Case Ventil، این ترتیب را دنبال کنید:
کاربرد → نوع تجهیز → فشار و دما → دبی → سایز → خانواده محصول → پیکربندی → شرایط نصب و نگهداری → مدل نهایی.
[IMAGE PLACEHOLDER 1]

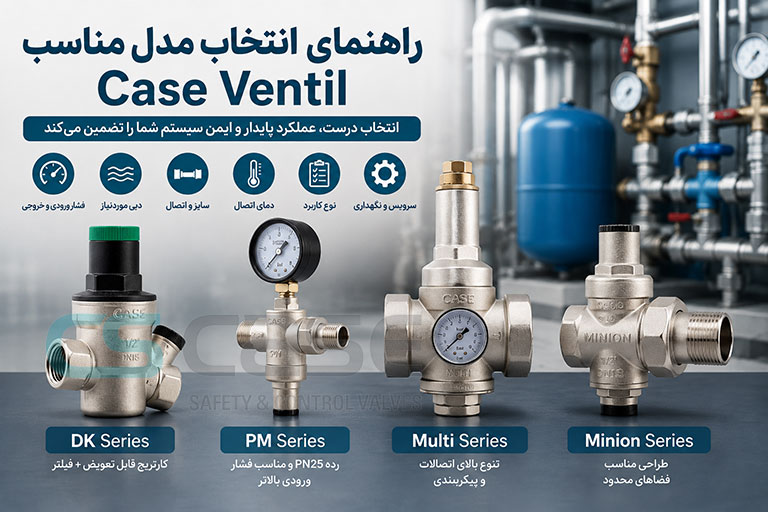

مقایسه خانوادههای اصلی محصولات Case Ventil و مسیر انتخاب مدل
چرا انتخاب مدل Case Ventil نیاز به بررسی فنی دارد؟
بررسی نتایج جستوجوی فارسی برای موضوعات مرتبط با انتخاب شیر فشار شکن نشان میدهد که بسیاری از صفحات روی معرفی محصول، قیمت، سایز و کاربرد عمومی تمرکز دارند؛ اما در انتخاب حرفهای، اطلاعاتی مانند دبی موردنیاز، فشار ورودی، فشار خروجی، دمای کاری، نوع سیال، فشار اسمی و پیکربندی تجهیز نیز باید همزمان بررسی شوند. :contentReference[oaicite:2]{index=2}
حتی در مستندات خود Case Ventil نیز برای برخی خانوادهها محدوده فشار، فشار ورودی، سایز، نوع اتصال، وجود مانومتر و ویژگیهای ساخت بهعنوان مشخصات انتخاب محصول ارائه شده است. بنابراین «DN» بهتنهایی معیار کاملی برای انتخاب نیست.
قبل از انتخاب مدل Case Ventil چه اطلاعاتی باید داشته باشیم؟
پیش از تماس با تأمینکننده یا جستوجوی شماره مدل، اطلاعات پروژه را آماده کنید. این کار هم فرآیند انتخاب را سریعتر میکند و هم احتمال پیشنهاد محصول نامتناسب را کاهش میدهد.
| پارامتر | سؤال موردنیاز | اهمیت |
|---|---|---|
| کاربرد | آبرسانی، گرمایش، سرمایش، موتورخانه یا تجهیزات خاص؟ | تعیین نوع تجهیز |
| نوع سیال | آب یا سیال دیگری؟ | سازگاری محصول |
| فشار ورودی | حداقل و حداکثر فشار ورودی چقدر است؟ | انتخاب محدوده کاری |
| فشار خروجی | چه فشار ثابتی در پاییندست نیاز است؟ | انتخاب و تنظیم تجهیز |
| دبی | حداقل، معمول و حداکثر مصرف چقدر است؟ | سایزینگ |
| دمای کاری | سیال در چه دمایی کار میکند؟ | محدودیت عملکرد |
| سایز خط | قطر اسمی خط یا DN چیست؟ | تعیین گزینههای اتصال |
| اتصال | دندهای، راکوردار یا نوع دیگری؟ | سازگاری نصب |
| فضای نصب | فضای کافی برای نصب و سرویس وجود دارد؟ | انتخاب طراحی مناسب |
مرحله اول: ابتدا نوع تجهیز موردنیاز را مشخص کنید
یکی از اشتباهات رایج در خرید تجهیزات تأسیسات این است که کاربر از ابتدا به دنبال «مدل» میگردد، در حالی که هنوز مشخص نکرده است چه عملکردی از تجهیز انتظار دارد.
Case Ventil در دستههای مختلفی از تجهیزات کنترل فشار و اجزای سیستمهای گرمایشی فعالیت دارد. در فهرست رسمی محصولات، خانوادههایی مانند فشارشکنهای DK، Multi، PM و Minyon در بخش کنترل فشار و تجهیزاتی مانند شیر اطمینان، شیر پرکن اتوماتیک و هواگیری اتوماتیک در گروه اجزای گرمایشی قرار گرفتهاند.
| نیاز پروژه | دسته محصول | هدف اصلی |
|---|---|---|
| کاهش فشار آب ورودی | Water Pressure Reducer | کنترل فشار پاییندست |
| تخلیه هوای تجمعیافته | Automatic Air Vent | هواگیری خودکار |
| حفاظت در برابر فشار بیش از حد | Safety Valve | تخلیه فشار غیرمجاز |
| جبران افت فشار مدار گرمایش | Automatic Filling Valve | تکمیل خودکار آب و حفظ فشار تنظیمی |
| کنترل دمای آب گرم | Thermostatic Mixing Valve | مخلوطکردن آب سرد و گرم طبق نیاز سیستم |
شیر فشار شکن و شیر اطمینان وظیفه یکسانی ندارند. فشار شکن برای کاهش و کنترل فشار پاییندست استفاده میشود، در حالی که شیر اطمینان برای حفاظت سیستم در برابر افزایش فشار و تخلیه فشار در شرایط مشخص طراحی شده است. جایگزین کردن این دو تجهیز با یکدیگر میتواند از نظر عملکردی خطرناک باشد.
اگر به شیر فشار شکن Case Ventil نیاز دارید، کدام سری را انتخاب کنیم؟
چهار خانواده اصلی فشارشکن Case Ventil یعنی DK، PM، Minyon و Multi در ساختار محصول این برند وجود دارند. تفاوت آنها صرفاً در نام سری نیست؛ ویژگیهای طراحی، محدوده سایز، فشار ورودی، نحوه نگهداری، فضای نصب و گزینههای اتصال باید در انتخاب بررسی شوند.
| سری | ویژگی برجسته | سایزهای اعلامشده | انتخاب محتمل برای |
|---|---|---|---|
| DK | کارتریج قابل تعویض + فیلتر | 1/2، 3/4 و 1 اینچ | پروژههایی که سرویسپذیری و نگهداری اهمیت دارد |
| PM | رده PN25 و مناسب فشار ورودی بالاتر | 1/4 تا 2 اینچ | سیستمهایی که فشار ورودی و ظرفیت بالاتر اهمیت دارد |
| Minyon | طراحی مناسب فضاهای محدود | 1/2 و 3/4 اینچ | نصب در فضاهای محدود و کاربردهای کوچکتر |
| Multi | تنوع بالای اتصالات و پیکربندی | 1 تا 3 اینچ | پروژههایی با نیاز به انعطاف بیشتر در اتصال و مانومتر |
اطلاعات بالا از مشخصات منتشرشده توسط خود Case Ventil استخراج شده است. برای انتخاب نهایی، باید دیتاشیت مدل دقیق بررسی شود؛ زیرا «سری» بهتنهایی مدل نهایی سفارش نیست.
سری DK Case Ventil؛ انتخاب برای سرویسپذیری و نگهداری
Home-Slider-Products
Home-Slider-Products
water pressure reducer
water pressure reducer
water pressure reducer
Home-Slider-Products
water pressure reducer
water pressure reducer
Home-Slider-Products
water pressure reducer
water pressure reducer
water pressure reducer
water pressure reducer
Home-Slider-Products
در مستندات فنی منتشرشده برای سری DK، حداکثر فشار ورودی 16 bar، محدوده تنظیم فشار 1 تا 6.5 bar، فشار تنظیم کارخانه 3 bar، حداکثر دمای اعلامشده 80°C و فیلتراسیون 660 میکرون ذکر شده است.
چه زمانی DK را جدیتر بررسی کنیم؟
- وقتی سرویس و تعمیرات دورهای برای پروژه اهمیت زیادی دارد.
- وقتی دسترسی به تجهیز برای تعویض سریع کارتریج مهم است.
- وقتی وجود فیلتر داخلی در پکیج فشارشکن برای پروژه مزیت محسوب میشود.
- وقتی سایز موردنیاز در محدوده 1/2 تا 1 اینچ قرار دارد.
- وقتی نیاز به نسخه ساده، راکوردار، مانومتردار یا راکوردار و مانومتردار وجود دارد.
نسخههای رسمی اعلامشده DK در سایزهای 1/2، 3/4 و 1 اینچ با گزینههایی مانند بدون راکور، راکوردار، مانومتردار و راکوردار + مانومتردار ارائه شدهاند.
سری PM Case Ventil؛ چه زمانی انتخاب مناسبی است؟
water pressure reducer
Home-Slider-Products
water pressure reducer
Home-Slider-Products
water pressure reducer
Home-Slider-Products
water pressure reducer
Home-Slider-Products
water pressure reducer
water pressure reducer
water pressure reducer
water pressure reducer
water pressure reducer
water pressure reducer
water pressure reducer
سایزهای اعلامشده PM از 1/4 تا 2 اینچ هستند و نسخههای مختلف آن شامل مدلهای ساده، راکوردار و مانومتردار است.
چرا PM ممکن است برای پروژه مناسبتر باشد؟
- فشار ورودی سیستم در محدوده بالاتری قرار دارد.
- رده فشاری PN25 برای پروژه موردنیاز است.
- دبی موردنیاز بالاتر است و انتخاب باید براساس سایزینگ انجام شود.
- نیاز به مدلهای متنوع در سایزهای مختلف وجود دارد.
- مانومتر برای کنترل فشار خروجی موردنیاز است.
بزرگتر بودن سایز یا بالاتر بودن رده فشاری یک محصول به این معنی نیست که آن محصول همیشه انتخاب بهتری است. انتخاب باید با فشار واقعی، دبی واقعی و نیاز پاییندست هماهنگ باشد.
سری Minyon Case Ventil؛ انتخاب برای فضاهای محدود
water pressure reducer
water pressure reducer
water pressure reducer
Home-Slider-Products
water pressure reducer
water pressure reducer
water pressure reducer
Home-Slider-Products
در دیتاشیت رسمی، مدلهای 1/2 و 3/4 اینچ برای سری Minyon اعلام شدهاند و محدوده تنظیم فشار برای این سری 1 تا 5.5 bar و حداکثر فشار ورودی 16 bar ذکر شده است. حداکثر دمای اعلامشده نیز 80°C است.
Minyon برای چه پروژهای منطقیتر است؟
- پروژههای مسکونی و تأسیسات با سایزهای 1/2 و 3/4 اینچ.
- محلهایی که فضای نصب محدود است.
- نقاطی که جمعوجور بودن تجهیز اهمیت دارد.
- کاربردهایی که مانومتر یا راکور بسته به شرایط پروژه موردنیاز است.
نسخههای اعلامشده شامل مدل ساده، راکوردار، مانومتردار و راکوردار + مانومتردار هستند.
سری Multi Case Ventil؛ انتخاب برای انعطاف بیشتر در اتصال
Home-Slider-Products
Home-Slider-Products
water pressure reducer
water pressure reducer
water pressure reducer
water pressure reducer
water pressure reducer
water pressure reducer
water pressure reducer
Home-Slider-Products
سایزهای اعلامشده برای این سری از 1 اینچ تا 3 اینچ هستند و گزینههایی مانند مدل ساده، راکوردار، مانومتردار، راکوردار + مانومتردار و دو راکور در فهرست محصولات دیده میشود.
چه زمانی Multi را بررسی کنیم؟
- سایز خط بزرگتر از محدوده رایج Minyon و DK است.
- پروژه به انعطاف بیشتر در نوع اتصال نیاز دارد.
- مانومتر در محل نصب ضروری یا مفید است.
- امکان استفاده از مدلهای مختلف راکوردار اهمیت دارد.
- محدوده سایز موردنیاز در بازه 1 تا 3 اینچ قرار دارد.
[IMAGE PLACEHOLDER 2]
مقایسه چهار سری DK، PM، Minyon و Multi فشارشکن Case Ventil
نمودار تصمیمگیری برای انتخاب سری مناسب Case Ventil
سرویسپذیری و کارتریج قابل تعویض مهم است؟
→ بررسی DK
فشار ورودی بالاتر / PN25 موردنیاز است؟
→ بررسی PM
فضای نصب محدود و سایز 1/2 یا 3/4 اینچ است؟
→ بررسی Minyon
تنوع اتصال و سایزهای 1 تا 3 اینچ موردنیاز است؟
→ بررسی Multi
چگونه فشار و دبی را در انتخاب مدل Case Ventil بررسی کنیم؟
برای انتخاب حرفهای، ابتدا باید بدانیم فشار ورودی چقدر است و پاییندست به چه فشاری نیاز دارد. سپس باید مشخص شود که تجهیز در شرایط حداقل، معمول و حداکثر مصرف چه دبیای را باید عبور دهد.
فشار ورودی
فشار ورودی تعیین میکند که آیا محدوده مجاز خانواده انتخابشده با شرایط سیستم سازگار است یا خیر. برای مثال، در مشخصات رسمی سری DK و Minyon حداکثر فشار ورودی 16 bar ذکر شده، در حالی که PM با ویژگی PN25 معرفی شده است. این تفاوت نشان میدهد که فشار ورودی باید قبل از انتخاب خانواده بررسی شود.
فشار خروجی
فشار خروجی موردنیاز باید در محدوده تنظیم مجاز مدل قرار داشته باشد. برای نمونه، سری DK محدوده تنظیم 1 تا 6.5 bar و Minyon محدوده 1 تا 5.5 bar را در مستندات رسمی خود اعلام کردهاند.
دبی
دبی یکی از مهمترین پارامترهای انتخاب است. در تأسیسات بهداشتی، نباید فرض کرد که چون خط 1 اینچ است، فشارشکن 1 اینچ حتماً انتخاب صحیح خواهد بود. تعداد مصرفکنندهها، نوع مصرفکنندهها و ضریب همزمانی روی دبی طراحی اثر میگذارند.
حتی مستندات فنی Case Ventil برای PM به اهمیت محاسبه دبی موردنیاز و ضریب همزمانی اشاره میکند و تأکید دارد که انتخاب اشتباه میتواند به کمبود دبی یا هزینه اضافی ناشی از بزرگانتخابی منجر شود.
سایز لوله «سرنخ انتخاب» است، نه نتیجه نهایی انتخاب. سایزینگ باید با دبی موردنیاز، فشار، افت فشار مجاز و مشخصات واقعی مدل کنترل شود.
مثال اجرایی: آیا برای خط ۳/۴ اینچ باید فشارشکن ۳/۴ اینچ بخریم؟
فرض کنید یک ساختمان دارای خط ورودی 3/4 اینچ است. کاربر ممکن است بهصورت مستقیم سراغ فشارشکن 3/4 اینچ برود؛ اما انتخاب حرفهای باید چند سؤال دیگر را پاسخ دهد:
- فشار ورودی حداکثر چقدر است؟
- فشار خروجی موردنیاز چقدر است؟
- دبی طراحی چقدر است؟
- آیا فضای نصب محدود است؟
- آیا مانومتر لازم است؟
- آیا راکور برای تعمیرات و جداسازی اهمیت دارد؟
- آیا سرویسپذیری و تعویض کارتریج اهمیت ویژه دارد؟
پاسخ این سؤالات ممکن است باعث شود بین Minyon، DK، PM یا Multi گزینههای متفاوتی بررسی شوند؛ حتی اگر سایز اسمی خط در همه موارد 3/4 اینچ باشد.
مدل مانومتردار یا بدون مانومتر؟
در برخی خانوادههای Case Ventil، نسخههای مانومتردار و بدون مانومتر وجود دارد. انتخاب بین آنها باید بر اساس نیاز بهرهبرداری و امکان پایش فشار انجام شود. برای مثال، سری DK و Minyon هر دو نسخه مانومتردار و بدون مانومتر دارند و Multi نیز گزینههای متنوعی از این نظر ارائه میکند.
چه زمانی مانومتر ارزش بیشتری دارد؟
- فشار خروجی باید در محل تجهیز کنترل و بررسی شود.
- تنظیم فشار توسط تکنسین انجام میشود.
- عیبیابی فشار پاییندست اهمیت دارد.
- تجهیز در بخشی از سیستم نصب شده که فشار آن بهصورت دیگری قابل مشاهده نیست.
- پایش عملکرد فشارشکن برای نگهداری ساختمان اهمیت دارد.
در پروژههایی که فشار پاییندست باید مرتب بررسی شود، انتخاب نسخه مانومتردار میتواند فرآیند عیبیابی را سادهتر کند. با این حال اگر فشار در نقطه دیگری بهصورت دقیق پایش میشود، همیشه الزام به وجود مانومتر روی خود فشارشکن وجود ندارد.
مدل راکوردار یا بدون راکور؟
راکور یا اتصال مناسب میتواند روی نصب، جداسازی و سرویس تجهیز تأثیر بگذارد. Case Ventil در چند خانواده نسخههای راکوردار، بدون راکور و در برخی مدلها ترکیب راکور و مانومتر را ارائه کرده است.
اگر تجهیز در نقطهای قرار دارد که احتمال تعویض یا سرویس آن بالاست، یا محدودیت اجرایی برای بازکردن خط وجود دارد، پیکربندی اتصال باید از ابتدا در طراحی لحاظ شود.
اگر به ایرونت Case Ventil نیاز دارید، چگونه مدل مناسب را انتخاب کنیم؟
Case Ventil در گروه تجهیزات گرمایشی خود، Automatic Air Vent یا تجهیزات هواگیری اتوماتیک را نیز ارائه میکند. طبق اطلاعات رسمی سازنده، این تجهیزات برای تخلیه خودکار هوای ایجادشده در سیستمهای بسته آبی طراحی شدهاند و در مدلهای مختلف با سایز و پیکربندی متفاوت عرضه میشوند.
در فهرست رسمی، مدلهایی مانند 4308 با اتصال 1/4 اینچ، 4315 با اتصال 1/2 اینچ و چند مدل دارای Shut-off Valve مانند 1310، 1315، 5315 و 6315 دیده میشود.
برای انتخاب ایرونت چه اطلاعاتی لازم است؟
- نوع مدار: گرمایش یا سرمایش
- محل دقیق نصب
- فشار کاری سیستم
- دمای کاری
- سایز و نوع اتصال
- نیاز به شیر قطعکن
- شرایط سرویس و دسترسی
- احتمال رسوب و آلودگی آب
بنابراین حتی در مورد ایرونت نیز انتخاب مدل باید از روی شرایط پروژه و دیتاشیت انجام شود، نه صرفاً با عبارت «ایرونت اتوماتیک 1/2 اینچ».
اگر به شیر اطمینان Case Ventil نیاز دارید، چه چیزی تعیینکننده است؟
شیر اطمینان عملکردی کاملاً متفاوت با فشارشکن دارد. Case Ventil شیرهای اطمینان را برای تخلیه فشار بیش از حد در سیستمهای گرمایش بسته معرفی میکند و اعلام کرده است که این محصولات مطابق EN 4126-7 تولید میشوند.
در اطلاعات رسمی این خانواده، مدلهایی با سایز 1/2 و 3/4 اینچ و محدودههای مختلف فشار تنظیم مانند 2.5، 3، 4، 5، 6، 7، 8، 9 و 10 bar فهرست شدهاند.
در انتخاب شیر اطمینان باید چه مواردی بررسی شود؟
- نوع سیستم و تجهیز حفاظتشونده
- فشار مجاز تجهیز
- فشار تنظیم شیر اطمینان
- ظرفیت تخلیه موردنیاز
- سایز اتصال
- دمای کاری
- استاندارد موردنیاز پروژه
- نحوه تخلیه ایمن
فشار تنظیم شیر اطمینان نباید صرفاً براساس فشار کاری معمول سیستم انتخاب شود. این تجهیز بخشی از حفاظت سیستم است و فشار مجاز تجهیز حفاظتشونده و الزامات طراحی باید مبنای انتخاب باشد.
انتخاب شیر پرکن اتوماتیک Case Ventil
شیر پرکن اتوماتیک Case Ventil برای مدارهای گرمایش بسته، به خط ورودی آب متصل میشود و از ترکیب اجزایی مانند فشارشکن، شیر قطع، چکوالو و فیلتر تشکیل شده است. وظیفه آن تکمیل خودکار آب ازدسترفته و نگهداشتن فشار سیستم روی مقدار تنظیمشده است.
در اطلاعات رسمی، مدلهای 3915 و 4015 با سایز 1/2 اینچ ارائه شدهاند که 4015 نسخه دارای مانومتر معرفی شده است.
چه زمانی نسخه مانومتردار را بررسی کنیم؟
اگر مشاهده و کنترل فشار مدار در همان نقطه اهمیت دارد، نسخه مانومتردار میتواند گزینه کاربردیتری باشد. در غیر این صورت، مدل بدون مانومتر نیز ممکن است پاسخگوی نیاز باشد؛ البته انتخاب نهایی باید براساس طراحی مدار و اطلاعات فنی محصول انجام شود.
[IMAGE PLACEHOLDER 3]
مسیر انتخاب بین فشارشکن، ایرونت، شیر اطمینان و شیر پرکن اتوماتیک Case Ventil
جدول جامع انتخاب مدل مناسب Case Ventil
| نیاز | پارامتر کلیدی | گزینههای Case Ventil | نکته انتخاب |
|---|---|---|---|
| کاهش فشار آب | P1، P2، Q، DN | DK / PM / Minyon / Multi | انتخاب خانواده براساس شرایط واقعی |
| کاهش فشار در فضای محدود | ابعاد و سایز | Minyon | بررسی سایز 1/2 یا 3/4 |
| سرویسپذیری بیشتر | نوع تعمیرات | DK | کارتریج قابل تعویض |
| فشار ورودی بالاتر | Pmax / PN | PM | بررسی PN25 و دیتاشیت مدل |
| اتصالهای متنوع | نوع اتصال | Multi | تنوع پیکربندی |
| تخلیه خودکار هوا | محل نصب، فشار، دما، اتصال | Automatic Air Vent | بررسی مدلهای دارای Shut-off Valve |
| حفاظت در برابر فشار بیش از حد | Set Pressure / Capacity | Safety Valve | مطابقت با فشار مجاز تجهیز |
| تکمیل خودکار مدار گرمایش | Set Pressure / Connection | Automatic Filling Valve | بررسی مدل مانومتردار یا ساده |
اشتباهات رایج هنگام انتخاب مدل Case Ventil
۱. انتخاب فقط بر اساس سایز لوله
یکی از رایجترین خطاها این است که کاربر میگوید «فشارشکن یک اینچ میخواهم» و تصور میکند مدل انتخاب شده است. در حالی که هنوز فشار ورودی، فشار خروجی، دبی، نوع اتصال و پیکربندی مشخص نشده است.
۲. انتخاب بر اساس قیمت
پایینترین قیمت لزوماً بهترین انتخاب نیست. اگر مدل از نظر فشار، دبی یا شرایط نصب مناسب نباشد، هزینه تعویض، توقف سیستم و دوبارهکاری میتواند چند برابر اختلاف قیمت اولیه شود.
۳. بزرگانتخابی بدون محاسبه
بزرگتر انتخاب کردن تجهیز با این تصور که «ظرفیت بیشتر بهتر است» میتواند باعث افزایش هزینه و انتخاب نامتناسب شود. مستندات فنی Case Ventil نیز در بحث سایزینگ فشارشکن PM به مسئله انتخاب بیش از حد بزرگ و افزایش هزینه اشاره میکند.
۴. بیتوجهی به فشار ورودی حداکثر
فشار شبکه ممکن است در ساعات مختلف یا شرایط مختلف تغییر کند. انتخاب باید براساس فشار واقعی و حداکثر فشار قابل وقوع انجام شود، نه فقط فشار لحظهای که در زمان بازدید اندازهگیری شده است.
۵. نادیده گرفتن دما
برخی محصولات برای محدوده دمایی مشخصی طراحی شدهاند. برای مثال در مستندات DK و Minyon حداکثر دمای 80°C اعلام شده است. بنابراین استفاده از یک مدل در شرایط دمایی خارج از محدوده اعلامشده قابل توصیه نیست.
۶. انتخاب مدل مانومتردار بدون بررسی فضای نصب
مانومتر قابلیت پایش فشار را افزایش میدهد، اما فضای بیشتری نیز برای نصب و مشاهده نیاز دارد. در نقاط بسیار محدود باید ابعاد واقعی تجهیز و مانومتر بررسی شود.
۷. اشتباه گرفتن فشارشکن با شیر اطمینان
این دو تجهیز از نظر فلسفه عملکرد متفاوت هستند و نباید صرفاً بر اساس کلمه «کنترل فشار» جایگزین یکدیگر شوند.
۸. نادیده گرفتن قطعات یدکی
در پروژههای حرفهای، فقط خرید اولیه اهمیت ندارد. دسترسی به کارتریج، قطعات سرویس و امکان تعمیر نیز باید در انتخاب برند و مدل بررسی شود. سری DK از این نظر با کارتریج قابل تعویض یک مزیت مشخص دارد.
مثالهای اجرایی برای انتخاب مدل
سناریو اول: آپارتمان با فضای محدود و خط ۳/۴ اینچ
اگر هدف کاهش فشار آب ورودی یک واحد یا ساختمان کوچک باشد و فضای نصب محدود باشد، سری Minyon یکی از گزینههایی است که باید بررسی شود؛ زیرا Case Ventil این سری را برای نصب در فضاهای محدود معرفی کرده و نسخه 3/4 اینچ نیز دارد.
سناریو دوم: تجهیزی که سرویس دورهای آن اهمیت زیادی دارد
اگر در یک پروژه دسترسی به تجهیز محدود است و امکان تعویض کامل فشارشکن دشوار است، ویژگی کارتریج قابل تعویض DK میتواند در فرآیند انتخاب اهمیت داشته باشد.
سناریو سوم: سیستم با فشار ورودی بالاتر
در چنین شرایطی باید خانوادهای بررسی شود که محدوده فشار مجاز آن با شرایط واقعی پروژه سازگار باشد. PM با ویژگی PN25 در مشخصات رسمی خود، یکی از گزینههایی است که باید در چنین پروژهای بررسی شود؛ البته انتخاب نهایی همچنان به فشار واقعی، دبی و سایر پارامترها وابسته است.
سناریو چهارم: خط بزرگتر و نیاز به تنوع اتصال
اگر سایز خط در محدوده 1 تا 3 اینچ قرار داشته باشد و پروژه به گزینههای متنوع راکور و مانومتر نیاز داشته باشد، Multi میتواند یکی از خانوادههای اصلی مورد بررسی باشد.
سناریو پنجم: مدار گرمایش با تجمع هوا
اگر مشکل سیستم مربوط به تجمع هوا در مدار بسته گرمایش باشد، به جای فشارشکن باید سراغ تجهیزات هواگیری مناسب رفت. Case Ventil برای این کاربرد Automatic Air Vent ارائه میکند و چندین مدل با اتصالات و پیکربندیهای مختلف دارد.
چکلیست نهایی انتخاب مدل Case Ventil
☐ کاربرد تجهیز مشخص شده است.
☐ نوع سیال مشخص شده است.
☐ فشار ورودی حداقل و حداکثر مشخص است.
☐ فشار خروجی موردنیاز مشخص است.
☐ دبی حداقل، معمول و حداکثر مشخص شده است.
☐ دمای کاری مشخص شده است.
☐ سایز خط مشخص شده است.
☐ نوع اتصال بررسی شده است.
☐ فضای نصب بررسی شده است.
☐ نیاز یا عدم نیاز به مانومتر مشخص شده است.
☐ نیاز به راکور مشخص شده است.
☐ امکان سرویس و تأمین قطعات بررسی شده است.
☐ دیتاشیت رسمی مدل بررسی شده است.
☐ استاندارد و محدوده کاری محصول با پروژه تطبیق داده شده است.
برای استعلام قیمت Case Ventil چه اطلاعاتی ارسال کنیم؟
اگر میخواهید تأمینکننده بتواند بهجای ارائه چند مدل عمومی، یک پیشنهاد فنی دقیقتر ارائه دهد، اطلاعات زیر را در درخواست خود ارسال کنید:
- نام پروژه و نوع کاربری ساختمان
- نوع تجهیز موردنیاز
- سایز خط
- فشار ورودی
- فشار خروجی موردنیاز
- دبی تقریبی یا محاسبهشده
- دمای کاری
- نوع سیال
- نوع اتصال موردنظر
- نیاز به مانومتر
- نیاز به راکور
- محدودیت فضای نصب
- تعداد موردنیاز
- در صورت تعویض محصول قبلی، عکس پلاک و خود تجهیز
اگر محصول قبلی را جایگزین میکنید، فقط نام یا سایز آن را ارسال نکنید. عکس پلاک، فشار تنظیمشده، محل نصب و در صورت امکان عکس اتصالات را نیز بفرستید. این اطلاعات میتواند از انتخاب یک مدل ظاهراً مشابه ولی از نظر فنی نامتناسب جلوگیری کند.
برای انتخاب مدل مناسب Case Ventil نیاز به مشاوره دارید؟
اگر فشار، دبی، سایز یا خانواده مناسب محصول برای شما مشخص نیست، مشخصات پروژه را ارسال کنید تا انتخاب مدل بر اساس شرایط واقعی سیستم بررسی شود.
سوالات متداول درباره انتخاب مدل Case Ventil
۱. برای انتخاب مدل مناسب Case Ventil از کجا شروع کنیم؟
ابتدا باید کاربرد و نوع تجهیز مشخص شود؛ سپس فشار ورودی، فشار خروجی، دبی، دما، نوع سیال، سایز خط و شرایط نصب بررسی شوند. بعد از این مرحله میتوان خانواده و مدل مناسب را انتخاب کرد.
۲. آیا سایز لوله برای انتخاب مدل Case Ventil کافی است؟
خیر. سایز لوله یکی از پارامترهای انتخاب است اما فشار، دبی، محدوده تنظیم، نوع اتصال و شرایط کاری نیز باید بررسی شوند. در فشارشکنها انتخاب صرفاً بر اساس DN میتواند باعث انتخاب نامناسب شود.
۳. تفاوت سری DK و PM Case Ventil چیست؟
DK با کارتریج قابل تعویض و فیلتر داخلی شناخته میشود، در حالی که PM با ویژگی PN25 و قابلیت کار در شرایط فشار ورودی بالاتر معرفی شده است. انتخاب نهایی باید بر اساس شرایط واقعی پروژه انجام شود.
۴. سری Minyon برای چه کاربردی مناسب است؟
Minyon با طراحی مناسب فضاهای محدود معرفی شده و در سایزهای 1/2 و 3/4 اینچ ارائه میشود. این سری برای پروژههایی که فضای نصب محدود است میتواند گزینهای قابل بررسی باشد.
۵. سری Multi چه تفاوتی با سایر سریها دارد؟
Multi با تنوع اتصال و پیکربندی بیشتر معرفی شده و در سایزهای 1 تا 3 اینچ عرضه میشود. نسخههای مختلف آن شامل مدلهای مانومتردار، راکوردار و ترکیبی است.
۶. آیا مدل مانومتردار بهتر از مدل بدون مانومتر است؟
نه لزوماً. مانومتر زمانی ارزش بیشتری دارد که مشاهده و کنترل فشار در همان محل برای بهرهبرداری یا عیبیابی ضروری باشد. در غیر این صورت مدل بدون مانومتر نیز میتواند پاسخگوی نیاز باشد.
۷. برای ایرونت Case Ventil چگونه مدل مناسب را انتخاب کنیم؟
باید محل نصب، فشار، دما، سایز اتصال، نوع مدار و نیاز به شیر قطع را بررسی کرد. Case Ventil مدلهای مختلفی از Automatic Air Vent با اتصالات و پیکربندیهای متفاوت ارائه کرده است.
۸. آیا فشارشکن میتواند جای شیر اطمینان را بگیرد؟
خیر. فشارشکن برای کاهش و کنترل فشار پاییندست استفاده میشود، در حالی که شیر اطمینان برای حفاظت در برابر افزایش فشار و تخلیه فشار در شرایط تعیینشده طراحی شده است.
۹. برای انتخاب دقیق مدل چه اطلاعاتی برای مشاور فنی ارسال کنیم؟
نوع تجهیز، سایز خط، فشار ورودی و خروجی، دبی، دمای کاری، نوع سیال، نوع اتصال، نیاز به مانومتر، فضای نصب و تعداد موردنیاز را ارسال کنید. اگر محصول قبلی وجود دارد، عکس پلاک آن نیز بسیار مفید است.
جمعبندی؛ بهترین مدل Case Ventil کدام است؟
«بهترین مدل Case Ventil» یک پاسخ ثابت برای تمام پروژهها ندارد. بهترین مدل، مدلی است که با وظیفه واقعی تجهیز، فشار، دبی، دما، سایز، نوع اتصال، شرایط نصب و الزامات نگهداری پروژه تطابق داشته باشد.
اگر به فشارشکن نیاز دارید، چهار خانواده DK، PM، Minyon و Multi باید بر اساس ویژگیهای فنی و شرایط پروژه با یکدیگر مقایسه شوند. DK برای پروژههایی که سرویسپذیری و کارتریج قابل تعویض اهمیت دارد قابل توجه است؛ PM برای شرایطی که رده فشاری بالاتر اهمیت دارد بررسی میشود؛ Minyon برای فضاهای محدود طراحی شده و Multi در پروژههایی با تنوع بیشتر اتصال و سایز گزینه مهمی است.
برای ایرونت، شیر اطمینان یا شیر پرکن نیز همین اصل برقرار است: ابتدا عملکرد موردنیاز مشخص میشود و سپس مدل دقیق براساس دیتاشیت انتخاب میشود.
در پروژههای حرفهای، چند دقیقه بررسی فنی قبل از خرید میتواند از هزینههای ناشی از انتخاب اشتباه، دوبارهکاری، توقف سیستم و تعویض تجهیز جلوگیری کند.
قاعده طلایی انتخاب:
ابتدا «نیاز سیستم» را تعریف کنید، سپس «خانواده محصول» را انتخاب کنید و در نهایت «مدل و پیکربندی» را از روی دیتاشیت رسمی تعیین کنید.
منابع فنی
- وبسایت رسمی Case Ventil:
اطلاعات خانواده محصولات، کاتالوگها، گواهیها و مشخصات فنی باید منبع اصلی معرفی محصولات باشد.
یادداشت فنی درباره مشخصات محصولات
مشخصات فنی این مقاله، از اطلاعات منتشرشده توسط Case Ventil در صفحات محصول و مستندات رسمی آن استخراج شده است. با توجه به امکان تغییر مشخصات محصولات، قبل از سفارش نهایی باید آخرین دیتاشیت همان کد محصول بررسی شود.
در این مقاله از ارائه ادعاهای قطعی درباره اینکه یک سری «برای همه پروژهها بهترین» است خودداری شده است؛ زیرا انتخاب نهایی باید با شرایط واقعی سیستم، طراحی پروژه و محدوده مجاز مدل تطبیق داده شود.
