در تمامی سیستمهای تاسیساتی و صنعتی که با سیالات تحت فشار کار میکنند، کنترل و مهار فشار اضافی برای جلوگیری از حوادث ناگوار الزامی است. در این میان، شیر اطمینان (Safety Valve) و ریلیف ولو (Relief Valve) دو تجهیز بسیار پرکاربرد هستند که به دلیل شباهت ظاهری و هدف مشترکشان (جلوگیری از افزایش بیش از حد فشار)، در بسیاری از موارد با یکدیگر اشتباه گرفته میشوند.
اگرچه هر دو قطعه وظیفه حفاظت از مدار را بر عهده دارند، اما نحوه عملکرد، نوع سیال کاری و مکانیزم باز شدن آنها با یکدیگر متفاوت است. در این مقاله از مجله تخصصی شیرآلات کیس، تفاوتهای کلیدی این دو تجهیز را به صورت دقیق و مهندسی بررسی میکنیم.

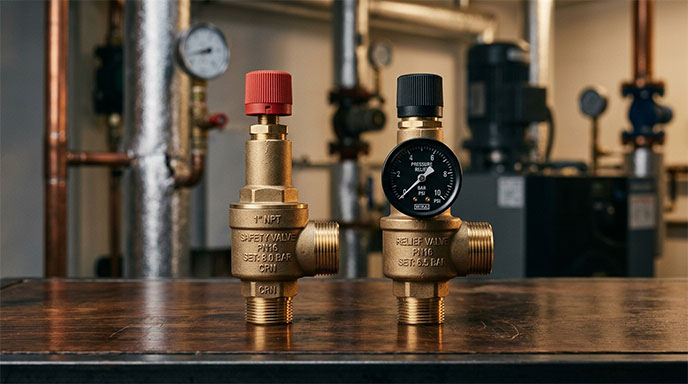

جدول مقایسه سریع شیر اطمینان (Safety Valve) و ریلیف ولو (Relief Valve)
برای درک سریع تفاوتهای این دو قطعه، جدول زیر مشخصات اصلی آنها را مقایسه کرده است:
| پارامتر مقایسه | شیر اطمینان (Safety Valve) | ریلیف ولو (Relief Valve) |
| نحوه باز شدن | آنی و به صورت کامل (Pop Action / Full Lift) | تدریجی و متناسب با میزان افزایش فشار |
| سیال کاری | سیالات تراکمپذیر (گاز، بخار آب، هوا) | سیالات تراکمناپذیر (آب، روغن، مایعات) |
| هدف اصلی | ایمنی مطلق و جلوگیری از انفجار مخازن | کنترل فرآیند و حفظ فشار در حد مجاز |
| نقطه تنظیم (Set Point) | معمولاً تا ۳٪ بالاتر از فشار کاری | معمولاً تا ۱۰٪ بالاتر از فشار کاری |
| مسیر تخلیه سیال | تخلیه مستقیم به محیط بیرون یا مسیر اگزوز | بازگرداندن سیال به مخزن ورودی یا خط بایپاس |
| نیاز به دخالت اپراتور | عملکرد ۱۰۰٪ خودکار و بدون دخالت انسانی | امکان تنظیم، اهرمکشی یا مداخله دستی |
تفاوتهای کلیدی در عملکرد و مکانیزم فنی
برای انتخاب درست تجهیزات در پروژههای تاسیساتی، شناخت جزییات کارکرد این دو شیر اهمیت زیادی دارد:
۱. نحوه باز شدن و سرعت تخلیه فشار
اصلیترین تفاوت این دو تجهیز در مکانیزم باز شدن مجرای خروجی است:
-
شیر اطمینان: به محض اینکه فشار سیستم از نقطه تنظیم (Set Point) عبور کند، دیسک داخلی شیر به سرعت و به طور کامل (Full Lift) باز میشود تا حجم زیادی از فشار را در کسری از ثانیه تخلیه کند.
-
ریلیف ولو: باز شدن این شیر به صورت تدریجی و متناسب با میزان فشار ورودی است. هرچه فشار سیستم بیشتر شود، مجرای خروجی شیر نیز بیشتر باز میشود تا فشار را در محدوده امن نگه دارد.
۲. نوع سیال و سامانه مورد استفاده
-
ریلیف ولوها عمدتاً در سیستمهای هیدرولیک و مدارهای مایعات کارایی دارند. از آنجا که مایعات تراکمناپذیر هستند، خروج مقدار کمی مایع میتواند فشار سیستم را به سرعت کاهش دهد. سیال اضافی معمولاً از طریق یک مسیر بایپاس به مخزن اصلی بازگردانده میشود.
-
شیرهای اطمینان برای سیالات تراکمپذیر مانند بخار و گازها (مثلاً در بویلرها و دیگهای بخار) طراحی شدهاند؛ زیرا انبساط ناگهانی گازها نیازمند تخلیه سریع و گسترده به فضای بیرونی است.

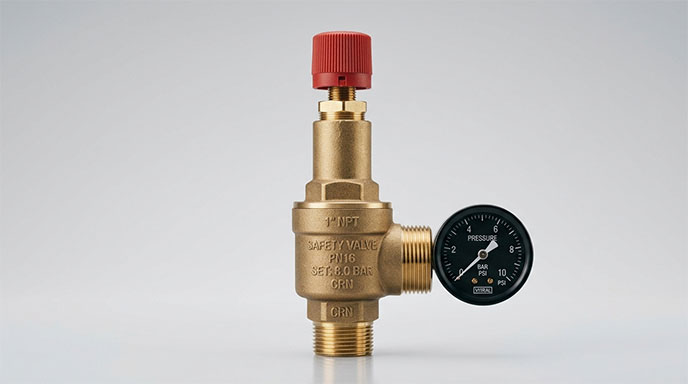

۳. نقطه تنظیم (Set Point) و بازه مجاز فشار
نقطه تنظیم (Set Point) به حداقل فشاری گفته میشود که سیستم مجاز است در زیر آن سطح به صورت عادی و بدون آسیب کار کند.
در ریلیف ولوها، نقطه تنظیم معمولاً حدود ۱۰٪ بالاتر از فشار کاری سیستم لحاظ میشود و شیر با نوسانات جزئی فشار به آرامی باز و بست میگردد. اما در شیرهای اطمینان، نقطه تنظیم بسیار حساستر بوده (حدود ۳٪ بالاتر از فشار کاری) و به عنوان مرز سرخ ایمنی دستگاه عمل میکند تا از صدمات جانی و خسارت به تجهیزات جلوگیری شود.
چه زمانی از شیر اطمینان و چه زمانی از ریلیف ولو استفاده کنیم؟
-
اگر هدف شما حفاظت از جان پرسنل، محیط کار و جلوگیری از انفجار مخازن تحت فشار (مانند دیگ بخار یا پکیج) است، حتماً باید از شیر اطمینان استفاده کنید.
-
اگر هدف شما تنظیم مداوم فشار، جلوگیری از ضربه قوچ و ثابت نگهداشتن فشار در خطوط لوله انتقال مایعات است، ریلیف ولو (شیر فشار شکن) گزینه مناسب شما خواهد بود.
تامین ایمنی تاسیسات با شیرآلات استاندارد کیس
عملکرد صحیح شیرهای ایمنی و فشار شکن مستقیماً به کیفیت ساخت، دقت فنر داخلی و عدم رسوبگیری آلیاژ بدنه آنها بستگی دارد. حتی کوچکترین خطایی در نقطه تنظیم این شیرها میتواند سلامت تمام مدار تاسیسات را به خطر بیندازد.
مجموعه شیرآلات کیس، به عنوان نماینده رسمی برند معتبر جاسه ونتیل (Case Ventil) ترکیه در ایران، عرضهکننده انواع شیرهای اطمینان برنجی، شیرهای فشار شکن، ایرونتهای اتوماتیک و رگلاتورهای آب با استانداردهای بینالمللی است.
برای دریافت مشاوره فنی تخصصی، استعلام مشخصات قطعات و ثبت سفارش پروژههای صنعتی و ساختمانی، میتوانید با شماره تلفن 04191010305 تماس حاصل فرمایید یا به صفحه تماس با ما شیرآلات کیس مراجعه کنید.
