اگر فشار آب ساختمان یک لحظه زیاد و لحظهای دیگر کم میشود، مشکل لزوماً از خود شیر آب نیست. نوسان فشار میتواند از تغییرات فشار شبکه، مصرف همزمان، عملکرد نامناسب بوسترپمپ، تنظیم نبودن منبع تحت فشار، خرابی یا انتخاب نادرست شیر فشار شکن، گرفتگی مسیر، نشتی یا پدیده ضربه قوچ ناشی شود. برای رفع مشکل باید ابتدا مشخص کرد نوسان در کدام نقطه و در چه شرایطی اتفاق میافتد.
در ساختمانهای مسکونی، اداری، تجاری و پروژههای بزرگ MEP، ثابت نگه داشتن فشار آب فقط برای راحتی مصرفکننده اهمیت ندارد؛ بلکه مستقیماً با عمر شیرآلات، تجهیزات مصرفکننده، پمپها، اتصالات و پایداری شبکه آبرسانی ارتباط دارد. به همین دلیل، انتخاب و تنظیم صحیح تجهیزات کنترل فشار یکی از بخشهای مهم طراحی و نگهداری تأسیسات مکانیکی ساختمان است.
پاسخ سریع:
شایعترین علت نوسان فشار آب، تغییر دبی مصرف و عملکرد نامناسب تجهیزات کنترل فشار است؛ اما برای تشخیص دقیق باید فشار استاتیک و دینامیک، عملکرد پمپ، وضعیت منبع تحت فشار، شیر فشار شکن، گرفتگی فیلتر و لولهها و احتمال نشتی بررسی شود.
نکته مهم:
کم شدن فشار هنگام باز شدن چند مصرفکننده لزوماً به معنی خرابی فشارشکن نیست. ممکن است ظرفیت پمپ، قطر لوله یا دبی قابل تأمین شبکه برای شرایط مصرف کافی نباشد.
فشار آب ساختمان دقیقاً چیست و چرا باید کنترل شود؟
فشار آب بیانگر نیرویی است که آب بر واحد سطح وارد میکند. در یک ساختمان، فشار موجود در هر نقطه فقط به فشار ورودی شبکه وابسته نیست؛ ارتفاع ساختمان، افت اصطکاکی لولهها، زانوها و اتصالات، شیرآلات، فیلترها، تجهیزات کنترلی و مقدار دبی عبوری نیز روی فشار نهایی تأثیر دارند.
به همین دلیل ممکن است فشار آب در ورودی ساختمان مناسب باشد اما در طبقات بالاتر یا در ساعات اوج مصرف افت محسوسی ایجاد شود. از طرف دیگر، اگر فشار ورودی بیش از حد زیاد باشد، استفاده از یک Pressure Reducing Valve یا شیر فشار شکن مناسب میتواند فشار پاییندست را در محدوده مورد نیاز سیستم کنترل کند.
برای نمونه، کد بینالمللی لولهکشی ساختمان در شرایطی که فشار استاتیک داخل ساختمان از 80 psi، معادل حدود 5.5 bar، بیشتر شود، استفاده از شیر فشارشکن تأییدشده را برای کاهش فشار در شبکه داخلی مطرح میکند. این عدد یک الزام کدی در آن مرجع است و نباید بدون توجه به مقررات ملی ساختمان، مشخصات تجهیزات و طراحی پروژه بهعنوان یک فشار تنظیمی عمومی برای تمام ساختمانها در ایران در نظر گرفته شود.
مهمترین دلایل نوسان فشار آب ساختمان چیست؟
برای عیبیابی بهتر، نوسان فشار را باید بر اساس الگوی آن بررسی کرد. آیا فشار فقط هنگام مصرف چند واحد کاهش پیدا میکند؟ آیا بدون مصرف نیز فشار بالا و پایین میشود؟ آیا مشکل فقط در طبقات بالاست؟ آیا همراه با صدای ضربه و لرزش لوله اتفاق میافتد؟ پاسخ به این پرسشها مسیر تشخیص را مشخص میکند.
۱. تغییرات فشار آب شبکه شهری
در ساختمانهایی که مستقیماً از شبکه آب شهری تغذیه میشوند، فشار ورودی میتواند در ساعات مختلف شبانهروز تغییر کند. افزایش مصرف در ساعات اوج، تعمیرات شبکه، تغییر وضعیت خطوط یا شرایط بهرهبرداری شبکه میتواند باعث تغییر فشار ورودی شود.
اگر فشار ورودی ساختمان در طول روز تغییر زیادی داشته باشد، تجهیزات داخلی نیز این تغییرات را دریافت میکنند؛ مگر اینکه سیستم برای کنترل و تثبیت فشار طراحی شده باشد.
۲. مصرف همزمان آب در چند واحد
یکی از رایجترین اشتباهات در تشخیص نوسان فشار این است که هر افت فشار را خرابی تجهیزات فرض کنیم. در یک ساختمان چند واحدی، ممکن است همزمان دوش، ماشین لباسشویی، ظرفشویی، فلاشتانک و شیرهای آشپزخانه فعال شوند.
با افزایش دبی مصرف، افت فشار در لولهها و تجهیزات افزایش مییابد. اگر قطر لوله، ظرفیت پمپ یا ظرفیت منبع ذخیره متناسب با الگوی مصرف نباشد، فشار در نقاط مصرف کاهش پیدا میکند.
تجربه اجرایی:
اگر فشار آب فقط در زمان باز شدن چند شیر بهطور محسوسی کاهش مییابد و بعد از کاهش مصرف دوباره بالا میرود، قبل از تعویض شیر فشار شکن باید ظرفیت سیستم آبرسانی، افت فشار شبکه و عملکرد بوسترپمپ بررسی شود.
۳. تنظیم نبودن یا خرابی شیر فشار شکن
شیر فشار شکن یا PRV برای کاهش و کنترل فشار سمت خروجی استفاده میشود. اگر دیافراگم، پیستون، فنر یا نشیمنگاه شیر دچار مشکل شود، ممکن است فشار خروجی پایدار نباشد.
کثیفی و رسوب نیز میتواند روی عملکرد شیر تأثیر بگذارد. در مناطقی که آب دارای ذرات یا رسوبات است، استفاده از فیلتر مناسب در بالادست و فراهم کردن امکان سرویس شیر میتواند اهمیت زیادی داشته باشد.
برای نمونه، Case Ventil در سری Multi خود شیرهای فشارشکن آب را با نسخههای دارای مانومتر و اتصالات مختلف ارائه میکند. مشخصات منتشرشده برای یک مدل 1 اینچ شامل DN25، حداکثر فشار ورودی 16 bar، محدوده فشار خروجی 0.5 تا 5.5 bar و فشار تنظیم کارخانه 3 bar است. انتخاب نهایی باید بر اساس مدل دقیق، دبی، فشار ورودی و شرایط واقعی پروژه انجام شود.
۴. انتخاب اشتباه سایز فشار شکن
بزرگتر بودن سایز شیر لزوماً به معنی عملکرد بهتر نیست. سایز PRV باید با دبی مورد نیاز، محدوده فشار ورودی و خروجی، افت فشار مجاز، نوع اتصال و شرایط کاری هماهنگ شود.
برای مثال، انتخاب شیر 2 اینچ صرفاً به این دلیل که قطر لوله اصلی 2 اینچ است میتواند تصمیم ناقصی باشد. در یک طراحی صحیح باید مشخص شود دبی واقعی سیستم چقدر است و شیر در چه محدودهای از ظرفیت خود باید کار کند.
۵. عملکرد نامناسب بوسترپمپ
در ساختمانهای مرتفع، بوسترپمپ نقش مهمی در تأمین فشار طبقات دارد. روشن و خاموش شدن مکرر پمپ، تنظیم نامناسب کنترلر، خرابی پرشر سوئیچ، سنسور فشار معیوب، تنظیم نادرست اینورتر یا انتخاب نامناسب پمپ میتواند باعث نوسان فشار شود.
در سیستمهای مجهز به بوسترپمپ دورمتغیر، کنترل فشار باید با شرایط واقعی مصرف هماهنگ باشد. اگر کنترلر فشار بهدرستی تنظیم نشده باشد، پمپ ممکن است بیش از حد اصلاح کند و باعث ایجاد نوسان شود.
۶. مشکل در منبع تحت فشار
منبع تحت فشار در سیستمهای آبرسانی برای کاهش تعداد دفعات روشن و خاموش شدن پمپ و کمک به پایداری فشار استفاده میشود. اگر فشار پیششارژ، حجم مؤثر یا تنظیمات آن با سیستم هماهنگ نباشد، ممکن است دامنه نوسان فشار افزایش پیدا کند.
در ساختمانهایی که بوسترپمپ و منبع تحت فشار دارند، بررسی منبع باید بخشی از فرآیند عیبیابی باشد و نباید فقط روی فشارشکن تمرکز کرد.
۷. گرفتگی فیلتر یا لوله
گاهی فشار در حالت بدون مصرف مناسب است اما به محض باز شدن شیر، دبی بهشدت کاهش پیدا میکند. این وضعیت میتواند نشانه محدودیت مسیر باشد.
- گرفتگی فیلتر ورودی
- رسوب داخلی شیرها
- گرفتگی توری تجهیزات
- رسوب یا خوردگی داخلی لولههای قدیمی
- نیمهباز بودن شیر قطع و وصل
- استفاده از لوله با قطر ناکافی
۸. نشتی در شبکه آب
نشتی میتواند باعث کاهش فشار و افزایش کارکرد پمپ شود. اگر فشار در زمانهایی که مصرفکنندهای فعال نیست نیز افت میکند، بررسی نشتی باید در اولویت قرار گیرد.
نشتی ممکن است آشکار باشد، اما در برخی پروژهها در مسیرهای مدفون، رایزرها، سقف کاذب یا اتصالات پنهان اتفاق میافتد و تنها نشانه آن افزایش مصرف آب یا رفتار غیرطبیعی پمپ است.

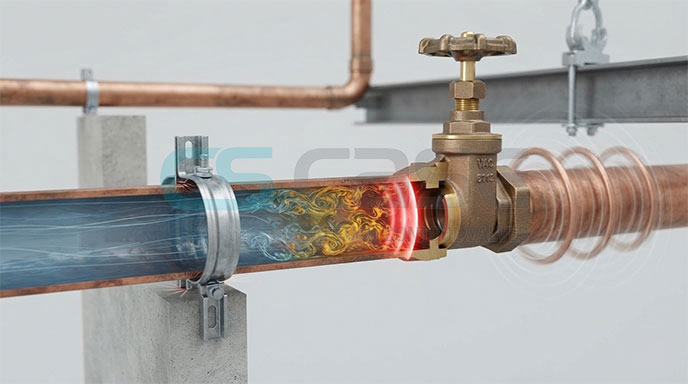

۹. ضربه قوچ یا Water Hammer
بسته شدن سریع یک شیر میتواند باعث ایجاد موج فشار در لوله شود. این پدیده که به Water Hammer یا ضربه قوچ شناخته میشود، ممکن است با صدای کوبش، لرزش لوله یا تغییر ناگهانی فشار همراه باشد.
در مقررات لولهکشی نیز کنترل سرعت جریان برای کاهش احتمال ضربه قوچ مورد توجه قرار گرفته است. در سیستمهایی که از شیرهای سریعالعمل استفاده میشود، بسته به طراحی و مشخصات پروژه ممکن است تجهیزات اختصاصی کنترل ضربه قوچ نیز مورد نیاز باشد.
۱۰. اختلاف ارتفاع طبقات
هرچه نقطه مصرف بالاتر باشد، فشار مورد نیاز برای غلبه بر ارتفاع استاتیک افزایش مییابد. بنابراین در ساختمانهای بلند، یک فشار ورودی ثابت لزوماً به معنی فشار یکسان در تمام طبقات نیست.
این موضوع یکی از دلایل اصلی استفاده از زونبندی فشار در ساختمانهای مرتفع است. ممکن است طبقات پایین فشار بیش از حد داشته باشند، در حالی که طبقات بالا با افت فشار مواجه باشند.
چگونه تشخیص دهیم مشکل از فشار آب ساختمان است یا از شیرآلات؟
اولین مرحله، تعیین محدوده مشکل است. اگر فقط یک شیر یا یک دوش فشار نامناسب دارد، احتمال گرفتگی پرلاتور، کارتریج، شیلنگ یا شیر مربوط به همان نقطه بیشتر است. اما اگر چندین مصرفکننده در بخشهای مختلف ساختمان همزمان مشکل دارند، باید شبکه آبرسانی و تجهیزات کنترل فشار بررسی شوند.
| نشانه | احتمال بیشتر | اقدام پیشنهادی |
|---|---|---|
| فقط یک شیر فشار کمی دارد | گرفتگی شیر یا پرلاتور | بررسی همان مصرفکننده |
| کل ساختمان نوسان دارد | شبکه، پمپ یا PRV | اندازهگیری فشار در نقاط مختلف |
| افت فشار فقط هنگام مصرف زیاد | ظرفیت ناکافی یا افت فشار زیاد | بررسی دبی و سایز لوله و پمپ |
| فشار بدون مصرف هم بالا میرود | PRV یا شرایط شبکه | بررسی فشار استاتیک و PRV |
| همراه با صدای کوبش | Water Hammer | بررسی سرعت جریان و شیرهای سریع |
| پمپ مرتب روشن و خاموش میشود | کنترل پمپ یا منبع تحت فشار | بررسی کنترلر و منبع |

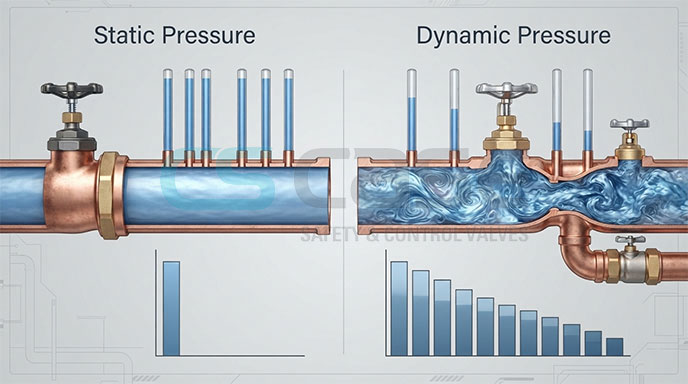

فشار استاتیک و فشار دینامیک چه تفاوتی دارند؟
برای عیبیابی حرفهای نوسان فشار، صرفاً نگاه کردن به یک عدد روی مانومتر کافی نیست. باید تفاوت فشار استاتیک و فشار دینامیک را در نظر گرفت.
فشار استاتیک
فشاری است که در شرایط بدون جریان یا با جریان بسیار ناچیز اندازهگیری میشود. این عدد برای بررسی فشار ورودی، فشار تنظیمی PRV و تشخیص برخی مشکلات مفید است.
فشار دینامیک
فشار هنگام عبور واقعی آب و مصرف اندازهگیری میشود. ممکن است فشار استاتیک مناسب باشد، اما در هنگام مصرف، افت فشار قابل توجهی ایجاد شود.
هشدار فنی:
تنظیم فشارشکن بر اساس فشار استاتیک بهتنهایی میتواند نتیجه گمراهکننده داشته باشد. عملکرد شیر در شرایط دبی واقعی سیستم نیز باید بررسی شود.
چگونه فشار آب ساختمان را ثابت کنیم؟
راهکار مناسب کاملاً به علت نوسان وابسته است. بنابراین «نصب یک فشارشکن» همیشه پاسخ صحیح نیست. اگر مشکل ناشی از کمبود فشار شبکه باشد، PRV نمیتواند فشار را افزایش دهد؛ فشارشکن وظیفه کاهش و کنترل فشار بالادست را دارد.
راهکار اول: استفاده صحیح از شیر فشار شکن
اگر فشار ورودی ساختمان زیاد یا متغیر باشد، نصب یک Pressure Reducing Valve مناسب میتواند فشار پاییندست را کنترل کند. فشارشکنهای Case Ventil برای کاهش فشار آب ورودی و ایجاد فشار متعادل در شبکه طراحی شدهاند. اطلاعات تولیدکننده نشان میدهد برخی مدلهای این برند برای فشار ورودی بالا و کاربردهای آب ساختمان طراحی شدهاند.
سری PM Case Ventil نیز طبق مشخصات تولیدکننده برای عملکرد پایدار در دبیهای بالا و فشار نامی PN25 معرفی شده است و در اندازهها و پیکربندیهای مختلف از جمله نسخههای دارای مانومتر عرضه میشود.
راهکار دوم: انتخاب صحیح بوسترپمپ
اگر مشکل اصلی کمبود فشار در طبقات بالاست، باید ظرفیت و هد بوسترپمپ بررسی شود. افزایش فشار با یک پمپ قویتر بدون محاسبه هیدرولیکی میتواند طبقات پایین را با فشار بیش از حد مواجه کند.
راهکار سوم: کنترل و تنظیم منبع تحت فشار
در سیستمهای پمپاژ، منبع تحت فشار باید با نوع پمپ، فشار کاری و الگوی مصرف هماهنگ باشد. بررسی فشار پیششارژ و وضعیت دیافراگم یا تیوپ باید توسط فرد متخصص و مطابق دستورالعمل سازنده انجام شود.
راهکار چهارم: کاهش افت فشار شبکه
اگر افت فشار در زمان مصرف زیاد است، موارد زیر باید بررسی شوند:
- قطر لولههای اصلی و رایزرها
- طول مسیر
- تعداد زانوها و اتصالات
- افت فشار فیلترها و شیرها
- رسوب داخلی لوله
- دبی طراحی
- سرعت جریان
راهکار پنجم: استفاده از تجهیزات اندازهگیری
مانومتر در نقاط کلیدی شبکه میتواند به تشخیص رفتار فشار کمک کند. اگر فشار قبل و بعد از یک تجهیز اندازهگیری شود، میتوان مشخص کرد افت فشار اصلی در کدام بخش ایجاد میشود.
راهنمای انتخاب شیر فشار شکن برای ساختمان
انتخاب PRV نباید فقط بر اساس قطر لوله انجام شود. برای انتخاب مهندسی، حداقل اطلاعات زیر باید مشخص باشد:
| پارامتر | اهمیت | مثال |
|---|---|---|
| DN / Size | تطبیق با شبکه و ظرفیت عبور | DN25 |
| Inlet Pressure | تعیین محدوده کاری شیر | فشار ورودی واقعی پروژه |
| Outlet Pressure | تعیین فشار مورد نیاز پاییندست | فشار طراحی سیستم |
| Flow Rate | مهم برای عملکرد هیدرولیکی شیر | L/min یا m³/h |
| Temperature | تطبیق با محدوده کاری محصول | آب سرد یا گرم |
| Connection | سهولت نصب و تطبیق با لولهکشی | رزوهای، راکردار و غیره |
استاندارد EN 1567 مشخصات، الزامات مواد، عملکرد هیدرولیکی و آکوستیکی و روشهای آزمون شیرهای فشارشکن آب و شیرهای ترکیبی فشارشکن را پوشش میدهد. این استاندارد برای محدودههایی از DN8 تا DN100 و شرایط فشار و دمای مشخص تعریف شده است.
آیا فشار شکن باعث افت فشار آب میشود؟
هر تجهیز کنترل فشار میتواند در شرایط عبور جریان دارای افت فشار باشد؛ اما این موضوع با «افت فشار ناشی از خرابی یا انتخاب اشتباه شیر» تفاوت دارد.
اگر PRV متناسب با دبی انتخاب نشده باشد، یا سیستم در محدوده نامناسبی از عملکرد شیر کار کند، افت فشار میتواند محسوس شود. به همین دلیل انتخاب سایز باید با توجه به Flow Rate و مشخصات فنی سازنده انجام شود.
از سوی دیگر، اگر فشار ورودی بسیار زیاد باشد، استفاده از PRV مناسب میتواند از فشار بیش از حد در پاییندست جلوگیری کند و به حفاظت از تجهیزات و کاهش مشکلات ناشی از فشار بالا کمک کند. Case Ventil نیز در معرفی محصولات فشارشکن خود به کنترل فشار، کاهش آسیب ناشی از فشار بالای آب و کاهش اثر ضربه قوچ اشاره میکند.
چه زمانی باید فشارشکن را تنظیم یا تعویض کرد؟
علائم زیر میتوانند نشاندهنده نیاز به بررسی PRV باشند:
- افزایش فشار پاییندست بدون تغییر تنظیمات
- کاهش غیرعادی فشار هنگام مصرف
- نوسان مداوم فشار خروجی
- صدای غیرطبیعی از شیر
- وجود رسوب یا آلودگی در مسیر
- عدم توانایی شیر در حفظ فشار تنظیمی
- فرسودگی قطعات داخلی
با این حال، پیش از تعویض شیر باید فیلتر، فشار ورودی، دبی، شرایط نصب و سایر اجزای شبکه بررسی شوند. تعویض PRV بدون تشخیص علت ممکن است مشکل را حل نکند.

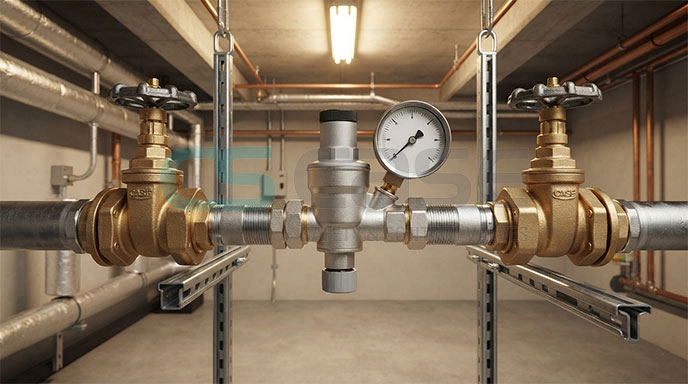

چرا نصب مانومتر روی فشارشکن اهمیت دارد؟
مانومتر امکان مشاهده فشار را فراهم میکند و برای تنظیم و عیبیابی بسیار مفید است. در یک سیستم دارای نوسان، مشاهده فشار خروجی در زمانهای مختلف میتواند مشخص کند که آیا فشارشکن واقعاً فشار پاییندست را کنترل میکند یا مشکل از بخش دیگری از شبکه است.
مدلهای مانومتردار Case Ventil این امکان را به شکل یکپارچه در اختیار کاربر قرار میدهند. در مشخصات سری Multi نیز نسخه مانومتردار برای اندازههای مختلف معرفی شده است.
چکلیست عیبیابی نوسان فشار آب ساختمان
- فشار آب را در حالت بدون مصرف اندازهگیری کنید.
- فشار را هنگام مصرف یک واحد ثبت کنید.
- فشار را در زمان مصرف همزمان چند مصرفکننده اندازهگیری کنید.
- مشخص کنید مشکل در تمام طبقات وجود دارد یا فقط یک زون.
- فشار ورودی و خروجی شیر فشار شکن را مقایسه کنید.
- فیلترها و صافیها را از نظر گرفتگی بررسی کنید.
- عملکرد بوسترپمپ و تعداد دفعات Start/Stop را بررسی کنید.
- وضعیت منبع تحت فشار را کنترل کنید.
- احتمال نشتی را بررسی کنید.
- صدای ضربه یا لرزش لولهها را بررسی کنید.
- سایز لولهها و شیرهای کنترلی را با دبی طراحی مقایسه کنید.
- در نهایت، مشخصات تجهیز را با شرایط واقعی پروژه تطبیق دهید.
اشتباهات رایج در کنترل فشار آب ساختمان
اشتباه اول: بستن شیر اصلی برای کاهش فشار
نیمهباز کردن شیر قطع و وصل راهکار مهندسی کنترل فشار نیست. شیر قطع و وصل برای ایزوله کردن مسیر طراحی شده است و استفاده از آن بهعنوان تجهیز تنظیم فشار میتواند باعث ایجاد افت و آشفتگی جریان شود.
اشتباه دوم: انتخاب PRV فقط بر اساس قطر لوله
قطر لوله یک پارامتر مهم است، اما برای انتخاب صحیح کافی نیست. دبی، فشار ورودی، فشار خروجی، محدوده عملکرد، دما و نوع سیال نیز باید بررسی شوند.
اشتباه سوم: افزایش بیش از حد فشار پمپ
اگر طبقات بالایی فشار کمی دارند، افزایش کورکورانه فشار بوسترپمپ ممکن است فشار طبقات پایین را بیش از حد افزایش دهد. در ساختمانهای بلند، زونبندی فشار و استفاده صحیح از تجهیزات کنترل فشار اهمیت دارد.
اشتباه چهارم: تعویض فشارشکن بدون اندازهگیری
اگر علت اصلی گرفتگی فیلتر، کمبود ظرفیت پمپ یا نشتی باشد، تعویض PRV نتیجه مطلوبی ایجاد نمیکند.
اشتباه پنجم: بیتوجهی به ضربه قوچ
صدای کوبش و لرزش لولهها را نباید صرفاً به «شل بودن لوله» نسبت داد. سرعت جریان، شیرهای سریعالعمل و شرایط هیدرولیکی سیستم نیز باید بررسی شوند.
مثال اجرایی: نوسان فشار در یک ساختمان چندطبقه
فرض کنید یک ساختمان چندطبقه دارای بوسترپمپ و شبکه توزیع آب است. ساکنان طبقات میانی گزارش میکنند که فشار دوش در ساعات صبح و عصر کاهش پیدا میکند و چند ثانیه بعد دوباره افزایش مییابد.
در چنین شرایطی یک عیبیابی حرفهای باید به ترتیب موارد زیر را بررسی کند:
- ثبت فشار در حالت بدون مصرف.
- ثبت فشار در زمان مصرف واقعی.
- بررسی Start/Stop پمپ.
- بررسی تنظیم کنترلر یا اینورتر.
- بررسی منبع تحت فشار.
- بررسی گرفتگی فیلترها.
- اندازهگیری فشار قبل و بعد از PRV در صورت وجود.
- مقایسه دبی مورد نیاز با ظرفیت واقعی پمپ و شبکه.
اگر مشخص شود فشار ورودی بالاست و PRV در زمان تغییر دبی نمیتواند فشار پاییندست را پایدار نگه دارد، انتخاب یا تنظیم صحیح شیر فشار شکن میتواند بخشی از راهکار باشد. اما اگر فشار در طبقات بالا به دلیل کمبود هد پمپ افت میکند، راهکار اصلی باید در طراحی و کنترل سیستم پمپاژ جستوجو شود.
توصیه مهندسی:
قبل از پیشنهاد هر تجهیز، یک جدول ساده از فشار ورودی، فشار خروجی، دبی، ارتفاع ساختمان، تعداد واحدها و وضعیت مصرف تهیه کنید. همین اطلاعات معمولاً بخش زیادی از مسیر انتخاب تجهیز را روشن میکند.
تفاوت فشار شکن، شیر اطمینان و بوسترپمپ چیست؟
| تجهیز | وظیفه اصلی | چه زمانی کاربرد دارد؟ |
|---|---|---|
| Pressure Reducing Valve | کاهش و کنترل فشار پاییندست | وقتی فشار ورودی بیش از نیاز سیستم است |
| Booster Pump | افزایش هد و فشار قابل تأمین | وقتی فشار منبع برای نقاط مصرف کافی نیست |
| Safety Relief Valve | حفاظت در برابر فشار بیش از حد با تخلیه | برای حفاظت تجهیز یا مدار در برابر overpressure |
| Pressure Gauge | نمایش فشار | اندازهگیری و عیبیابی |
بنابراین نباید این تجهیزات را جایگزین یکدیگر دانست. هر کدام نقش متفاوتی در کنترل و حفاظت سیستم دارند.
آیا فشار آب زیاد میتواند به تجهیزات ساختمان آسیب بزند؟
فشار بیش از حد میتواند بار بیشتری به لولهها، اتصالات، شیرآلات و برخی تجهیزات متصل به شبکه وارد کند. هدف از کنترل فشار این نیست که فشار را تا حد ممکن پایین بیاوریم؛ بلکه باید فشار مناسب برای عملکرد صحیح سیستم تأمین شود.
در منابع فنی، استفاده از PRV برای محدود کردن فشار بیش از حد در شبکههای داخلی ساختمان و کنترل خطرات ناشی از فشار بالا مطرح شده است. برای نمونه، الزامات IPC در شرایط فشار استاتیک بالا نصب شیر فشارشکن را مطرح میکند.
استاندارد EN 1567 چه ارتباطی با شیر فشار شکن دارد؟
EN 1567 استانداردی برای شیرهای فشارشکن آب و شیرهای ترکیبی فشارشکن در تأسیسات ساختمان است. این استاندارد موضوعاتی مانند مواد، ساختار، الزامات مکانیکی و هیدرولیکی، الزامات آکوستیکی، آزمونها و نشانهگذاری را پوشش میدهد.
در زمان انتخاب محصول برای یک پروژه، صرفاً ذکر نام استاندارد کافی نیست. باید مشخصات واقعی محصول، محدوده فشار، دما، سایز، دبی و شرایط نصب با نیاز پروژه تطبیق داده شود.
چکلیست خرید شیر فشار شکن
- برند و اصالت کالا مشخص باشد.
- مدل دقیق محصول مشخص باشد.
- سایز DN با طراحی سیستم تطبیق داشته باشد.
- حداکثر فشار ورودی بررسی شود.
- محدوده فشار خروجی بررسی شود.
- دبی کاری و افت فشار کنترل شود.
- دمای سیال با محدوده کاری محصول مطابقت داشته باشد.
- نوع اتصال مشخص باشد.
- در صورت نیاز، نسخه دارای مانومتر انتخاب شود.
- کاتالوگ و دیتاشیت فنی در دسترس باشد.
- امکان تأمین قطعات و پشتیبانی بررسی شود.
- شرایط نصب و فضای موجود کنترل شود.
چه زمانی برای نوسان فشار آب باید از متخصص تأسیسات کمک گرفت؟
اگر نوسان فشار محدود به یک شیر نیست و در چند طبقه یا چند واحد ساختمان دیده میشود، بهتر است پیش از تغییر تنظیمات پمپ یا تعویض تجهیزات، سیستم توسط متخصص تأسیسات بررسی شود.
همچنین اگر فشار بسیار بالا، صدای شدید ضربه، نشتی، لرزش لوله، روشن و خاموش شدن غیرعادی پمپ یا خرابی مکرر شیرآلات وجود دارد، دستکاری تنظیمات بدون اندازهگیری میتواند مشکل را تشدید کند.
جمعبندی: بهترین راه کنترل نوسان فشار آب چیست؟
نوسان فشار آب ساختمان یک مشکل تکعلتی نیست. در یک پروژه ممکن است علت از شبکه شهری باشد؛ در پروژه دیگر از بوسترپمپ، منبع تحت فشار، گرفتگی مسیر یا شیر فشار شکن.
بهترین روش این است که ابتدا فشار استاتیک و دینامیک اندازهگیری شود و سپس وضعیت پمپ، منبع، PRV، فیلترها، لولهها و مصرف همزمان بررسی شود. اگر فشار ورودی زیاد است، شیر فشار شکن مناسب میتواند یکی از مهمترین تجهیزات کنترل فشار باشد؛ اما اگر فشار منبع پایین است، باید سراغ طراحی و ظرفیت سیستم تقویت فشار رفت.
برای انتخاب یک شیر فشار شکن مناسب نیز قطر لوله بهتنهایی کافی نیست. پارامترهایی مانند DN، Flow Rate، Inlet Pressure، Outlet Pressure، Pressure Range، دما، نوع اتصال و شرایط کاری باید در کنار یکدیگر بررسی شوند.
نیاز به انتخاب فشارشکن مناسب پروژه دارید؟
اگر فشار آب ساختمان شما نوسان دارد، میتوانید مشخصات پروژه شامل فشار ورودی، تعداد طبقات، قطر لوله، دبی تقریبی و نوع سیستم آبرسانی را در اختیار کارشناسان Case Ventil Iran قرار دهید تا انتخاب مدل و سایز مناسب بر اساس شرایط واقعی پروژه بررسی شود.
دریافت مشاوره فنی | درخواست پیشفاکتور | دریافت دیتاشیت و کاتالوگ
سؤالات متداول درباره نوسان فشار آب ساختمان
چرا فشار آب ساختمان کم و زیاد میشود؟
تغییر فشار شبکه، مصرف همزمان، عملکرد نامناسب بوسترپمپ، تنظیم نبودن منبع تحت فشار، خرابی یا انتخاب نامناسب فشارشکن، گرفتگی فیلتر، نشتی و ضربه قوچ از مهمترین دلایل هستند.
آیا فشار شکن مشکل نوسان فشار آب را حل میکند؟
اگر علت نوسان، فشار بالای ورودی یا کنترل نامناسب فشار باشد، PRV میتواند راهکار مناسبی باشد. اما اگر مشکل از کمبود ظرفیت پمپ، افت فشار زیاد یا طراحی نامناسب شبکه باشد، فشارشکن راهحل اصلی نیست.
آیا افزایش فشار پمپ باعث ثابت شدن فشار آب میشود؟
لزومأ خیر. افزایش فشار پمپ بدون بررسی هد، دبی و زونبندی میتواند فشار طبقات پایین را بیش از حد افزایش دهد و مشکل جدید ایجاد کند.
آیا سایز فشارشکن باید دقیقاً برابر قطر لوله باشد؟
خیر. قطر لوله یکی از پارامترهای انتخاب است اما دبی، فشار ورودی و خروجی و شرایط کاری نیز باید بررسی شوند.
آیا مانومتر برای فشارشکن ضروری است؟
مانومتر برای مشاهده و کنترل فشار بسیار مفید است، بهخصوص در سیستمهایی که نیاز به تنظیم و عیبیابی دارند. با این حال ضرورت آن باید بر اساس طراحی و شرایط نگهداری پروژه تعیین شود.
چگونه بفهمیم فشارشکن خراب شده است؟
افزایش فشار خروجی بدون تغییر تنظیم، ناتوانی در حفظ فشار تنظیمی، نوسان غیرعادی، صدای غیرمعمول یا عملکرد نامناسب در دبیهای مختلف میتواند نشانه خرابی باشد؛ اما پیش از تعویض باید فیلتر، فشار ورودی، شرایط نصب و سایر اجزای شبکه بررسی شوند.
