در دنیای سیستم‌های لوله‌کشی، تجهیزات مختلفی برای کنترل فشار و جریان آب استفاده می‌شود. یکی از مهم‌ترین این تجهیزات، فشار شکن است که نقش کلیدی در جلوگیری از ترکیدگی لوله‌ها، آسیب به اتصالات و تجهیزات، و افزایش عمر مفید سیستم دارد.
در میان انواع فشار شکن‌ها، فشار شکن دیافراگمی (Diaphragm Pressure Regulator) به‌دلیل دقت بالا، عملکرد نرم و مقاومت خوب در برابر تغییرات ناگهانی فشار، کاربردهای گسترده‌ای در صنایع مختلف، سیستم‌های آبیاری و حتی مصارف خانگی پیدا کرده است.
در این مقاله، به‌طور جامع بررسی می‌کنیم:
- فشار شکن دیافراگمی چیست؟
- چگونه کار می‌کند؟
- چه مزایا و معایبی دارد؟
- چه کاربردهایی دارد و در چه شرایطی بهترین انتخاب است؟
- چگونه از آن نگهداری کنیم؟
- چه نکاتی را هنگام خرید آن باید بدانیم؟
در ادامه همراه ما باشید تا یکی از مهم‌ترین تجهیزات کنترل فشار آب را بهتر بشناسید.
✅ فشار شکن دیافراگمی چیست و چگونه عمل می‌کند؟
🔹 فشار شکن دیافراگمی چیست؟
فشار شکن دیافراگمی نوعی شیر کنترل فشار است که از یک غشای انعطاف‌پذیر (دیافراگم) برای تنظیم جریان و فشار سیال استفاده می‌کند. این دیافراگم مانند یک مانع پویا عمل کرده و با فشار وارده از طرف سیال، تغییر شکل داده و باز و بسته شدن مسیر عبور آب را کنترل می‌کند.
در واقع، دیافراگم نقش همان چیزی را بازی می‌کند که در دیگر مدل‌ها فنر و پیچ‌ها انجام می‌دهند، با این تفاوت که واکنش آن سریع‌تر، دقیق‌تر و بدون شوک است.

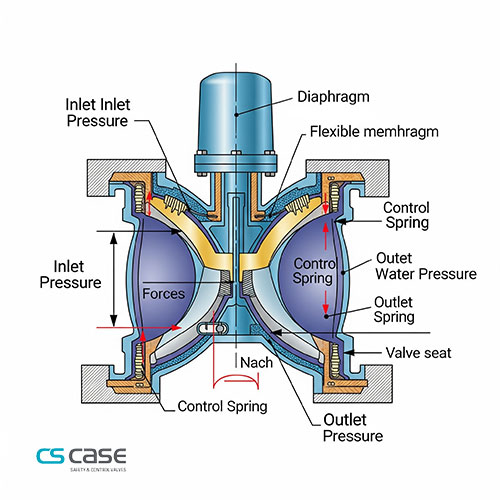

🔹 اجزای اصلی فشار شکن دیافراگمی:
- دیافراگم (Membrane or Diaphragm): بخش اصلی و قابل انعطاف که به تغییرات فشار واکنش نشان می‌دهد. معمولاً از لاستیک مقاوم یا پلیمرهای تقویت‌شده ساخته می‌شود.
- بدنه (Body): محل عبور آب و جایگاه سایر اجزا. ممکن است از برنج، استیل یا پلیمر مقاوم ساخته شود.
- فنر تنظیم (Control Spring): نیروی مقاومی که تنظیم کننده فشار خروجی است. این فنر می‌تواند قابل تنظیم باشد یا ثابت.
- سوپاپ یا نشیمنگاه شیر (Valve Seat): جایی که دیافراگم روی آن قرار می‌گیرد تا جریان را قطع یا محدود کند.
- محفظه هوا یا محفظه متعادل‌کننده: برای موازنه فشار از بالا به دیافراگم وارد می‌شود تا عملکرد آن پایدار بماند.
🔹 نحوه عملکرد فشار شکن دیافراگمی:
- وقتی فشار آب ورودی زیاد باشد، دیافراگم به سمت پایین فشار می‌آورد و جریان عبوری را محدود می‌کند.
- وقتی فشار آب کاهش می‌یابد، فنر تنظیم‌کننده دیافراگم را بالا می‌برد و مسیر عبور آب را باز می‌کند.
- این سیستم به‌صورت اتوماتیک و پیوسته عمل می‌کند و در برابر تغییرات ناگهانی فشار ورودی، سریع و نرم واکنش نشان می‌دهد.
🔹 تفاوت آن با سایر فشار شکن‌ها:
- فشار شکن‌های پیستونی معمولاً برای فشارهای بالا مناسب هستند ولی واکنش کندتری دارند.
- فشار شکن دیافراگمی برای فشارهای پایین تا متوسط مناسب است ولی عملکرد دقیق‌تر و نرم‌تری دارد.
- به‌خاطر سادگی ساختار و کاهش اصطکاک مکانیکی، عمر مفید دیافراگم معمولاً بیشتر از شیرهای پیستونی است، البته بسته به کیفیت مواد مصرفی.
✅ مزایا و معایب فشار شکن دیافراگمی
در انتخاب هر نوع شیر یا تجهیز صنعتی، بررسی مزایا و معایب آن نقش تعیین‌کننده‌ای دارد. فشار شکن دیافراگمی با وجود عملکرد قابل‌اتکای خود، دارای نقاط قوت و همچنین برخی محدودیت‌هاست که در ادامه به آن‌ها می‌پردازیم.
🔷 مزایای فشار شکن دیافراگمی:
1. پاسخ‌دهی سریع و دقیق به تغییرات فشار
دیافراگم به‌دلیل انعطاف‌پذیری بالا، به‌صورت سریع به افزایش یا کاهش فشار پاسخ می‌دهد و جریان آب را به‌نرمی و بدون شوک کنترل می‌کند. این مزیت برای تجهیزات حساس مانند پکیج‌های دیواری، آبگرمکن و سیستم‌های آبیاری دقیق بسیار مهم است.
2. عمر مفید بالا
به‌دلیل کاهش قطعات مکانیکی و تماس مستقیم کمتر با اجزای سخت، فشار شکن‌های دیافراگمی معمولاً فرسایش کمتری دارند و در صورت استفاده از متریال با کیفیت، عمر بالایی خواهند داشت.
3. صدای کمتر در حین کار
عملکرد آرام و بدون ضربه دیافراگم باعث می‌شود که صدای تولیدی هنگام باز و بسته شدن شیر بسیار کم باشد. این ویژگی در محیط‌های مسکونی اهمیت ویژه‌ای دارد.
4. قابل استفاده در فشارهای کم تا متوسط
اگرچه فشار شکن دیافراگمی برای فشارهای بسیار بالا توصیه نمی‌شود، اما در بازه‌ی فشارهای معمولی (مثلاً 3 تا 10 بار) عملکرد بسیار خوبی دارد.
5. نگهداری آسان
ساختار ساده‌تر نسبت به انواع پیستونی باعث می‌شود که نیاز به تعمیرات پیچیده نداشته باشد و در بسیاری از موارد با تعویض دیافراگم، مشکل به‌راحتی رفع شود.
🔻 معایب فشار شکن دیافراگمی:
1. محدودیت در کاربردهای فشار بالا
فشار شکن دیافراگمی برای محیط‌هایی که فشار بیش از 10 یا 12 بار دارند، مناسب نیست. در این شرایط، استفاده از فشار شکن‌های پیستونی یا صنعتی توصیه می‌شود.
2. حساسیت به ذرات معلق
اگر آب دارای شن، ماسه یا ذرات معلق باشد، دیافراگم ممکن است آسیب ببیند یا دچار گیرکردگی شود. به همین دلیل استفاده از فیلتر قبل از فشار شکن توصیه می‌شود.
3. قیمت بالاتر نسبت به مدل‌های ساده
در بعضی از برندهای معتبر، به دلیل دقت عملکرد و طراحی خاص، قیمت این نوع فشار شکن‌ها نسبت به مدل‌های ابتدایی کمی بیشتر است. البته در درازمدت به‌صرفه‌تر است.
در مجموع، اگر سیستم شما در بازه‌ی فشارهای نرمال کار می‌کند، حساسیت بالا به نوسانات فشار دارید، یا در محیطی ساکت و مسکونی هستید، فشار شکن دیافراگمی یکی از بهترین گزینه‌هاست.
✅ کاربردهای رایج فشار شکن دیافراگمی در صنایع و مصارف خانگی
فشار شکن دیافراگمی به‌دلیل عملکرد دقیق و واکنش سریع، در طیف متنوعی از کاربردها مورد استفاده قرار می‌گیرد. از خانه‌های مسکونی گرفته تا تأسیسات صنعتی سبک، این نوع شیر نقش مهمی در حفاظت از سیستم‌ها در برابر فشارهای ناخواسته دارد.
در ادامه به مهم‌ترین کاربردهای فشار شکن دیافراگمی می‌پردازیم:
🏠 1. مصارف خانگی و ساختمانی
در ساختمان‌ها، حفظ فشار آب در یک حد معقول اهمیت زیادی دارد؛ چرا که فشار زیاد آب می‌تواند به وسایل حساس مانند پکیج دیواری، ماشین لباسشویی یا آبگرمکن آسیب بزند.
نقش فشار شکن دیافراگمی در ساختمان‌ها:
- تنظیم فشار در ورودی واحدهای مسکونی
- جلوگیری از ترکیدن اتصالات در طبقات پایین ساختمان‌های مرتفع
- حفاظت از وسایل خانگی متصل به سیستم آب
- کاهش مصرف آب در هنگام باز کردن شیرها
نکته کاربردی: در آپارتمان‌های چند طبقه، معمولاً در طبقات پایین فشار آب بیشتر از حد نرمال است. نصب فشار شکن دیافراگمی می‌تواند این مشکل را برطرف کند بدون اینکه فشار طبقات بالا افت کند.
💧 2. سیستم‌های آبیاری (قطره‌ای و بارانی)
در بسیاری از سیستم‌های آبیاری تحت فشار مانند آبیاری قطره‌ای، فشار بالا باعث آسیب به نازل‌ها و لوله‌های پلاستیکی می‌شود. فشار شکن دیافراگمی به‌دلیل حساسیت بالا به نوسانات فشار، یکی از گزینه‌های اصلی برای این نوع سیستم‌هاست.
مزایا در آبیاری:
- توزیع یکنواخت آب در تمام طول لوله‌ها
- جلوگیری از ترکیدگی اتصالات نازک
- کمک به بهینه‌سازی مصرف آب در مزارع و گلخانه‌ها
🏭 3. تجهیزات صنعتی سبک و نیمه‌صنعتی
در خطوط تولیدی کوچک، کارگاه‌ها، سیستم‌های بخار سبک یا خطوط توزیع آب صنعتی، استفاده از فشار شکن دیافراگمی بسیار رایج است. به‌خصوص در صنایعی که نیاز به دقت بالا در کنترل فشار دارند.
کاربردهای معمول در صنعت:
- تجهیزات شست‌وشوی صنعتی با آب تحت فشار
- سیستم‌های خنک‌کننده خطوط تولید
- سیستم‌های تصفیه آب (RO و فیلترهای صنعتی)
- دستگاه‌های تولید بخار فشار پایین
🏡 4. ویلاها و باغ‌ها
در ویلاها و ساختمان‌های مستقل، به‌خصوص آن‌هایی که با پمپ‌های خانگی کار می‌کنند، ممکن است فشار آب نوسان زیادی داشته باشد. در این شرایط، فشار شکن دیافراگمی می‌تواند بهترین گزینه برای جلوگیری از آسیب به سیستم‌های آب‌رسانی و آبیاری باشد.
📌 چرا فشار شکن دیافراگمی در این کاربردها بهتر است؟
- واکنش فوری به تغییرات فشار
- حفاظت از تجهیزات ظریف
- مناسب برای سیستم‌هایی با جریان مداوم و فشار متغیر
- عمر طولانی و نیاز به نگهداری کمتر
✅ نکات مهم در نصب و نگهداری فشار شکن دیافراگمی
نصب صحیح و نگهداری اصولی، نقش بسیار مهمی در عملکرد طولانی‌مدت و مؤثر فشار شکن‌های دیافراگمی دارد. حتی بهترین فشار شکن‌ها اگر به‌درستی نصب نشوند یا در شرایط نامناسب قرار گیرند، خیلی زود دچار خرابی خواهند شد.
در این بخش، مهم‌ترین اصول نصب و نگهداری این نوع فشار شکن را بررسی می‌کنیم:
🛠 نکات کلیدی در نصب فشار شکن دیافراگمی:
1. نصب در جهت صحیح جریان آب
روی بدنه فشار شکن‌ها معمولاً پیکانی وجود دارد که جهت صحیح جریان را نشان می‌دهد. اگر به اشتباه نصب شود، شیر به درستی عمل نخواهد کرد یا حتی ممکن است آسیب ببیند.
2. استفاده از فیلتر قبل از فشار شکن
برای جلوگیری از ورود ذرات معلق به داخل دیافراگم، حتماً از فیلتر یا صافی مناسب قبل از فشار شکن استفاده کنید. ذرات جامد یکی از دلایل اصلی خرابی دیافراگم هستند.
3. فشار ورودی را در محدوده مجاز نگه دارید
هر فشار شکن دارای محدوده خاصی برای فشار ورودی است. اگر فشار ورودی بیش از حد مجاز باشد، به دیافراگم آسیب می‌زند. بنابراین، اگر پمپ استفاده می‌کنید، حتماً فشار تولیدی آن را بررسی کنید.
4. قرارگیری در محل قابل دسترس
فشار شکن باید در محلی نصب شود که در صورت نیاز به سرویس یا تنظیم، دسترسی آسان داشته باشد. از نصب آن در نقاطی که بعداً توسط کاشی‌کاری یا دکور پوشانده می‌شود، خودداری کنید.
5. عدم نصب در معرض نور مستقیم خورشید یا یخ‌زدگی
در محیط‌های بیرونی، دمای بالا یا پایین ممکن است باعث سخت شدن دیافراگم یا ترکیدگی بدنه شود. بهتر است فشار شکن در جعبه‌ای پوشانده‌شده یا محل سرپوشیده قرار گیرد.
🔧 نگهداری و سرویس دوره‌ای فشار شکن دیافراگمی:
🔹 بازبینی فصلی (هر ۶ ماه یک‌بار):
- بررسی سلامت دیافراگم و اطمینان از عدم نشت
- تمیز کردن فیلترها و بررسی نشتی در اتصالات
- تنظیم مجدد فشار در صورت نیاز (در مدل‌های قابل تنظیم)
🔹 تعویض دیافراگم:
- دیافراگم ممکن است به‌مرور زمان خشک یا پاره شود.
- بسته به کیفیت فشار شکن و شرایط استفاده، معمولاً هر ۲ تا ۴ سال نیاز به تعویض دارد.
- برخی برندها کیت تعویض دیافراگم عرضه می‌کنند که هزینه نگهداری را کاهش می‌دهد.
🔹 توجه به صداهای غیرطبیعی:
اگر صدای لرزش، تق‌تق یا سوت از محل فشار شکن شنیدید، احتمال خرابی دیافراگم یا وجود جسم خارجی داخل شیر وجود دارد و باید بررسی شود.
🚫 اشتباهات رایج در نصب که باید از آن‌ها پرهیز کنید:
- نصب بعد از تجهیزات حساس (مثل پکیج) به جای قبل از آن‌ها
- استفاده نکردن از فیلتر قبل از فشار شکن
- تنظیم بیش‌ازحد فشار خروجی (بیشتر از ظرفیت شیر)
- بی‌توجهی به جهت جریان روی بدنه شیر
- نصب در فضای بسته بدون تهویه یا در محل‌های مرطوب و مستعد زنگ‌زدگی
✅ راهنمای انتخاب فشار شکن دیافراگمی مناسب
انتخاب یک فشار شکن دیافراگمی مناسب برای سیستم مورد نظر، فقط به خرید یک شیر نیست؛ بلکه باید عواملی مانند نوع کاربرد، فشار سیستم، جنس بدنه، کیفیت برند، محل نصب و حتی نوع سیال مورد بررسی قرار گیرد.
در این بخش، گام‌به‌گام راهنمای انتخاب هوشمندانه شیر فشار شکن دیافراگمی را ارائه می‌کنیم:
📌 1. فشار کاری سیستم را بشناسید
پیش از هر چیز باید بدانید فشار آب در محل استفاده چه مقدار است. این اطلاعات معمولاً از طریق مانومتر یا برچسب پمپ آب قابل تشخیص است.
مثال: اگر فشار ورودی شما حدود ۶ بار است و وسایل داخل ساختمان برای ۳ بار طراحی شده‌اند، باید فشار شکن دیافراگمی با ظرفیت تنظیم در همین محدوده انتخاب شود.
📌 2. حجم دبی (Flow Rate) را در نظر بگیرید
فشار شکن‌هایی که توان عبور حجم زیادی از آب را ندارند، در کاربردهای پرمصرف عملکرد خوبی نخواهند داشت. مشخصات دبی در کاتالوگ هر محصول با واحد لیتر بر دقیقه (L/min) یا مترمکعب بر ساعت (m³/h) ذکر می‌شود.
اگر از فشار شکن در آبیاری یا ویلا با چندین شیر برداشت استفاده می‌کنید، دبی بالا اهمیت دارد.
📌 3. سایز لوله و اتصالات
باید فشار شکن متناسب با سایز لوله‌کشی شما باشد (1/2 اینچ، 3/4، 1 اینچ و…). استفاده از فشار شکن کوچک‌تر از سایز لوله منجر به افت فشار شدید و حتی ترکیدگی خواهد شد.
📌 4. نوع سیال و شرایط محیطی
اگر در مناطق مرطوب یا در فضای باز نصب می‌کنید، باید بدنه فشار شکن در برابر زنگ‌زدگی و UV مقاوم باشد. همچنین اگر در سیستم از سیالات غیر از آب (مثل آب بازیافتی یا مایعات صنعتی) استفاده می‌شود، جنس دیافراگم باید سازگار باشد.
📌 5. قابلیت تنظیم یا مدل ثابت
برخی فشار شکن‌ها دارای پیچ تنظیم هستند که اجازه می‌دهند مقدار فشار خروجی را تغییر دهید. درحالی‌که مدل‌های ثابت فقط در یک مقدار مشخص تنظیم شده‌اند.
اگر سیستم شما نوسانات فشاری زیادی دارد یا ممکن است در آینده تغییراتی داشته باشید، مدل قابل تنظیم انتخاب بهتری است.
📌 6. گارانتی و خدمات پس از فروش
از فروشنده یا تامین‌کننده درباره مدت گارانتی، تعویض دیافراگم، دفترچه راهنما و در دسترس بودن قطعات یدکی سؤال کنید. فشار شکن کالایی مصرفی نیست، بلکه باید سال‌ها بدون مشکل کار کند.
✨ نکته طلایی در انتخاب:
همیشه قبل از خرید، محل نصب، فشار ورودی و خروجی مورد نظر، شرایط محیطی، و نحوه مصرف آب را مشخص کنید. اگر این موارد را ندانید، حتی بهترین فشار شکن هم ممکن است عملکرد نامناسبی داشته باشد.
✅جمع‌بندی نهایی + مقایسه با سایر فشار شکن‌ها
در طول این مقاله، با فشار شکن دیافراگمی به‌عنوان یکی از رایج‌ترین و قابل‌اعتمادترین مدل‌های شیر فشار شکن آشنا شدیم. حالا بیایید برای جمع‌بندی، نگاهی کلی داشته باشیم به اینکه این مدل چه ویژگی‌هایی دارد و در چه شرایطی نسبت به سایر مدل‌ها برتری دارد یا ندارد.

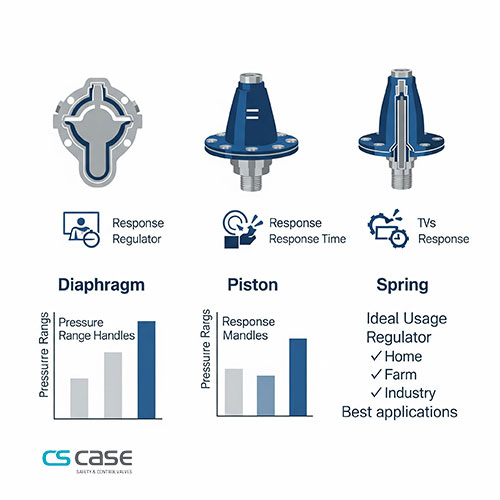

🔹 مقایسه فشار شکن دیافراگمی با سایر مدل‌ها:
| ویژگی | دیافراگمی | پیستونی | فنری معمولی |
| دقت در تنظیم فشار | بسیار بالا | متوسط | پایین |
| واکنش سریع به نوسانات | دارد | ندارد | ندارد |
| مناسب برای فشار بالا | نه (تا حدود ۱۰-۱۲ بار) | بله | بله |
| صدای حین عملکرد | بسیار کم | متوسط | زیاد |
| کاربرد در ساختمان | عالی | مناسب | ضعیف |
| کاربرد صنعتی | محدود | عالی | متوسط |
| قیمت | متوسط تا بالا | متوسط | پایین |
| نگهداری | آسان | متوسط | آسان |
🔹 کی و چرا فشار شکن دیافراگمی بخریم؟
خرید این مدل زمانی پیشنهاد می‌شود که:
- فشار سیستم شما بین ۳ تا ۱۰ بار است.
- سیستم نیاز به واکنش سریع در مقابل نوسان فشار دارد (مثل آبیاری یا سیستم‌های حساس خانگی).
- صدای تجهیزات برایتان مهم است.
- عمر طولانی و نگهداری کم برایتان اولویت دارد.
- نصب در محیط نسبتاً تمیز یا مجهز به فیلتر انجام می‌شود.
🔻 کی نباید فشار شکن دیافراگمی استفاده کرد؟
- اگر فشار کاری شما بالای ۱۵ بار است، مدل دیافراگمی ممکن است سریع‌تر دچار فرسایش شود.
- در محیط‌هایی با آب آلوده و بدون فیلتر، دیافراگم ممکن است آسیب ببیند.
- برای سیستم‌های صنعتی سنگین، مدل‌های پیستونی یا کنترلرهای اتوماتیک دقیق‌تر مناسب‌اند.
✍️ جمع‌بندی:
فشار شکن دیافراگمی، ترکیبی از دقت، آرامش عملکرد، و دوام بالاست. اگر به دنبال یک فشار شکن مناسب برای مصارف خانگی، آبیاری، ویلا، گلخانه یا حتی برخی مصارف صنعتی سبک هستید، این مدل گزینه‌ای بسیار مناسب و به‌صرفه محسوب می‌شود.
فراموش نکنید برای بهره‌وری بیشتر:
- از فیلتر قبل از فشار شکن استفاده کنید
- نصب را به تکنسین مطمئن بسپارید
- فشار ورودی سیستم را پیش از خرید بررسی کنید
