در سیستم‌های لوله‌کشی خانگی، صنعتی یا تاسیساتی، فشار بیش از حد آب می‌تواند منجر به خرابی تجهیزات، ترکیدگی لوله‌ها و افزایش مصرف انرژی شود. اینجاست که نقش شیر فشار شکن پررنگ می‌شود؛ اما نه هر شیری! سایز شیر فشار شکن باید دقیقاً متناسب با ظرفیت، دبی جریان و فشار کاری سیستم انتخاب شود. کوچکتر بودن یا بزرگ‌تر بودن سایز شیر، می‌تواند کارایی سیستم را مختل کرده و حتی باعث آسیب جدی شود.
در این مقاله جامع، قدم‌به‌قدم بررسی خواهیم کرد که چگونه سایز مناسب شیر فشار شکن را انتخاب کنیم، چه عواملی در این انتخاب دخیل‌اند، و چه اشتباهاتی رایج است که باید از آن‌ها پرهیز کرد.
در ادامه به مواردی مانند دبی (Flow Rate)، فشار ورودی و خروجی، نوع مصرف، اندازه لوله‌ها و حتی نوع کاربرد (خانگی، صنعتی، کشاورزی) خواهیم پرداخت تا با درک کامل، بهترین انتخاب را داشته باشید.
معیارهای اصلی در تعیین سایز شیر فشار شکن آب
برای انتخاب صحیح سایز شیر فشار شکن، چند عامل کلیدی باید به‌دقت بررسی شوند. این عوامل به‌صورت مستقیم روی عملکرد، طول عمر، و ایمنی سیستم آبرسانی تاثیر می‌گذارند. در ادامه مهم‌ترین معیارها را توضیح می‌دهیم:
1. قطر لوله (Pipe Diameter)
اولین و ساده‌ترین معیار، اندازه لوله‌ای است که قرار است شیر فشار شکن روی آن نصب شود. بیشتر مصرف‌کنندگان خانگی از لوله‌هایی با قطر ½ اینچ تا ۱ اینچ استفاده می‌کنند، اما در موارد صنعتی یا کشاورزی، قطر لوله می‌تواند تا ۴ اینچ یا بیشتر هم باشد.
اشتباه رایج: برخی تصور می‌کنند که سایز شیر باید همیشه با سایز لوله برابر باشد؛ اما این موضوع همیشه صادق نیست. در شرایطی که دبی و فشار بالاست، حتی ممکن است از شیر بزرگ‌تری استفاده شود.
2. دبی آب (Flow Rate)
دبی یا نرخ جریان آب معمولاً بر حسب لیتر بر دقیقه (LPM) یا گالن بر دقیقه (GPM) اندازه‌گیری می‌شود. دبی مناسب برای سیستم باید با ظرفیت شیر هم‌خوانی داشته باشد. اگر دبی واقعی از ظرفیت شیر کمتر باشد، شیر نمی‌تواند درست تنظیم کند و اگر بیشتر باشد، باعث کاهش شدید فشار یا ایجاد لرزش در سیستم می‌شود.
✅ مثال عملی:
اگر دبی مصرفی شما 60 لیتر در دقیقه باشد و شما از شیری استفاده کنید که فقط تا 40 لیتر در دقیقه را پشتیبانی می‌کند، سیستم به‌سرعت با افت فشار، صدای ناهنجار یا آسیب روبرو خواهد شد.
3. فشار ورودی و خروجی (Inlet & Outlet Pressure)
شیرهای فشار شکن براساس محدوده فشار طراحی می‌شوند. یعنی هر شیر یک فشار ورودی مشخص را کاهش داده و به یک بازه خروجی مشخص می‌رساند. این بازه معمولاً در برچسب فنی شیر (Data Sheet) ذکر می‌شود.
- اگر فشار ورودی شما خیلی بالا و فشار خروجی موردنیاز خیلی پایین باشد، باید شیری انتخاب شود که توانایی مدیریت این اختلاف زیاد را داشته باشد.
- انتخاب اشتباه می‌تواند باعث کاهش شدید عمر مفید شیر شود یا باعث شود اصلاً عملکردی نداشته باشد.
4. نوع کاربرد (Application Type)
نوع استفاده تاثیر زیادی روی انتخاب سایز دارد:
| نوع کاربرد | سایز رایج شیر فشار شکن |
| مصارف خانگی | ½ اینچ تا 1 اینچ |
| ساختمان‌های چند طبقه | 1 اینچ تا 1.5 اینچ |
| موتورخانه و پکیج | ¾ اینچ تا 1 اینچ |
| مصارف صنعتی سنگین | 2 اینچ به بالا |
| آبیاری کشاورزی | بسته به وسعت و فشار پمپ |
در مصارف صنعتی، فاکتورهای اضافه‌تری مثل دمای سیال، چسبندگی و نوع ماده عبوری هم باید در نظر گرفته شوند.
5. جنس و ساختار شیر
گاهی اوقات ممکن است به اشتباه سایز را انتخاب کنیم در حالی که مشکل از طراحی داخلی یا جنس شیر است، نه اندازه آن. شیرهای تمام‌برنجی معمولاً عملکرد دقیق‌تری دارند و افت فشار کمتری ایجاد می‌کنند نسبت به مدل‌های پلاستیکی یا فلزی سبک.
جمع‌بندی این بخش:
انتخاب سایز شیر فشار شکن تنها بر اساس اندازه لوله کافی نیست؛ دبی، فشار، نوع کاربرد و حتی شرایط محیطی نیز در این انتخاب نقش دارند. استفاده از جدول‌های فنی شرکت‌های تولیدکننده بهترین راه برای تصمیم‌گیری دقیق است.
اشتباهات رایج در انتخاب سایز شیر فشار شکن و پیامدهای آن
حتی با وجود اطلاعات اولیه مناسب، بسیاری از کاربران، پیمانکاران یا حتی تکنسین‌های تاسیساتی، در انتخاب سایز مناسب شیر فشار شکن مرتکب اشتباه می‌شوند. این اشتباهات می‌توانند منجر به کاهش بازدهی سیستم، استهلاک زودرس تجهیزات، و حتی خطرات ایمنی شوند. در ادامه مهم‌ترین این خطاها و عواقب آن‌ها را بررسی می‌کنیم.
1. انتخاب صرفاً بر اساس قطر لوله
همان‌طور که در بخش قبل گفتیم، یکی از رایج‌ترین اشتباهات، تطبیق یک‌به‌یک سایز شیر با سایز لوله است. این کار زمانی که دبی یا فشار سیستم خارج از حد معمول باشد، کاملاً اشتباه است.
📌 پیامد: در چنین شرایطی ممکن است فشار خروجی نوسان پیدا کند یا شیر دچار اختلال عملکرد شود.
2. نادیده گرفتن دبی واقعی مصرف
بسیاری از افراد هنگام انتخاب شیر، دبی مصرفی لحظه‌ای (Peak Flow) را در نظر نمی‌گیرند. مثلاً ممکن است یک خانه ویلایی در حالت عادی 15 لیتر در دقیقه مصرف کند، اما هم‌زمان شدن دو دوش، ماشین لباسشویی و آبیاری باغچه، این عدد را به 50 لیتر برساند.
📌 پیامد: استفاده از شیری که برای دبی کمتر طراحی شده، در این لحظات باعث افت شدید فشار یا قطع جریان خواهد شد.
3. بی‌توجهی به فشار ورودی واقعی
فرض کنید فشار شبکه شهری در منطقه‌ای نوسان دارد و در زمان‌هایی بسیار بالا می‌رود. اگر شیری انتخاب شود که فقط تا فشار 6 بار را تحمل کند ولی گاهی فشار به 10 بار برسد، شیر دچار استهلاک شدید خواهد شد.
📌 پیامد: زودتر خراب شدن شیر، نشتی، ایجاد صدا و خرابی در سایر تجهیزات لوله‌کشی مثل پکیج، آبگرمکن یا کولر.
4. استفاده از سایز بزرگ‌تر با تصور کارایی بیشتر
گاهی تصور می‌شود که انتخاب شیر با سایز بزرگ‌تر از لوله، باعث افزایش دقت یا طول عمر می‌شود. در عمل، اگر شیر بزرگ‌تر از حد نیاز باشد، جریان داخل آن کند شده و ممکن است عملکرد دقیق مکانیزم تنظیم فشار دچار اختلال شود.
📌 پیامد: عدم کاهش دقیق فشار، نوسانات جریان و حتی لرزش شیر (water hammer).
5. چشم‌پوشی از توصیه‌های تولیدکننده
تمام شیرهای فشار شکن توسط شرکت‌های تولیدکننده با جداول فنی، محدودیت‌های فشاری، دبی و قطرهای پیشنهادی عرضه می‌شوند. بسیاری از کاربران بدون توجه به این اطلاعات فنی، فقط به نام برند و ظاهر اکتفا می‌کنند.
📌 پیامد: عدم هماهنگی بین مشخصات سیستم و شیر، که نهایتاً به هزینه تعمیر و جایگزینی مجدد منجر می‌شود.
نکته طلایی:
سایز درست شیر فشار شکن، سایزی نیست که “فکر می‌کنید” باید باشد؛ بلکه سایزی است که با استفاده از داده‌های واقعی و جدول‌های مهندسی تعیین می‌شود.
چگونه سایز شیر فشار شکن را به‌صورت دقیق محاسبه کنیم؟
برای محاسبه صحیح سایز شیر فشار شکن، باید از روش‌های علمی استفاده کرد تا انتخاب ما تنها بر پایه تجربه یا حدس نباشد. در این بخش، به روش‌هایی می‌پردازیم که کمک می‌کنند با دقت بالا و متناسب با شرایط پروژه، سایز مناسب شیر فشار شکن را تعیین کنیم.
1. استفاده از فرمول دبی حجمی (Flow Rate Calculation)
یکی از روش‌های علمی برای انتخاب سایز شیر، محاسبه دبی واقعی سیستم است:
Q = A × V
- Q = دبی حجمی (متر مکعب بر ثانیه یا لیتر بر دقیقه)
- A = سطح مقطع لوله (متر مربع)
- V = سرعت جریان آب (متر بر ثانیه)
اگر دبی واقعی سیستم و سرعت جریان را بدانیم، می‌توانیم قطر مناسب را برای شیر انتخاب کنیم.
📌 مثال: اگر لوله‌ای با قطر 1 اینچ داریم و سرعت جریان آب در آن حدود 1.5 متر بر ثانیه است، دبی حجمی در حدود 50 تا 60 لیتر در دقیقه خواهد بود. در این حالت، به شیر فشاری نیاز داریم که این دبی را به‌خوبی مدیریت کند.
2. بررسی نمودارهای فنی و جداول سایزینگ (Sizing Charts)
تقریباً تمامی برندهای معتبر فشار شکن مانند Caleffi، Watts، Honeywell و Danfoss نمودارهایی برای انتخاب سایز ارائه می‌دهند. این جداول براساس فشار ورودی، فشار خروجی و دبی، سایز پیشنهادی را مشخص می‌کنند.
📌 نکته مهم: جداول سایزینگ بر اساس نوع شیر (پیستونی، دیافراگمی و…) نیز تفاوت دارند.
3. در نظر گرفتن افت فشار (Pressure Drop)
یکی دیگر از پارامترهای حیاتی در سایزینگ، میزان افت فشار ایجادشده توسط شیر است. هرچه شیر کوچکتر باشد، افت فشار بیشتری ایجاد می‌کند. بنابراین باید بررسی شود که:
- فشار ورودی چند بار است؟
- چه مقدار فشار باید کاهش یابد؟
- فشار خروجی مطلوب چند بار باید باشد؟
اگر اختلاف فشار زیاد است، باید از شیری استفاده شود که طراحی آن برای افت فشار بالا بهینه شده باشد.
4. محاسبه بر اساس مصرف‌کننده‌ها
در پروژه‌های ساختمانی یا صنعتی، می‌توان دبی را براساس نوع مصرف‌کننده‌ها نیز تخمین زد. به جدول زیر توجه کنید:
| مصرف‌کننده | دبی تقریبی (لیتر/دقیقه) |
| دوش حمام | 10 – 15 |
| ماشین لباسشویی | 10 – 20 |
| روشویی | 5 – 10 |
| کولر آبی | 15 – 25 |
| آبیاری قطرهای | 20 – 50 |
با جمع دبی مصرف‌کننده‌های هم‌زمان، دبی کل را تخمین زده و متناسب با آن، سایز شیر فشار شکن را تعیین کنید.
5. استفاده از نرم‌افزارهای محاسباتی
برخی برندها نرم‌افزارهای رایگانی برای محاسبه سایز شیر فشار شکن ارائه می‌دهند. در این ابزارها شما فقط کافی است اطلاعاتی مانند:
- دبی مورد نیاز
- فشار ورودی و خروجی
- نوع کاربرد
را وارد کنید تا سیستم به شما سایز بهینه پیشنهاد دهد.
📌 ابزار پیشنهادی:
- Watts Selector Tool
- Danfoss Valve Sizer
- Caleffi Sizing Wizard
جمع‌بندی این بخش:
اگرچه روش‌های تقریبی برای انتخاب سایز شیر فشار شکن وجود دارد، اما استفاده از جداول مهندسی، نمودارهای فنی و نرم‌افزارهای تخصصی، دقت و کارایی سیستم را چند برابر می‌کند.

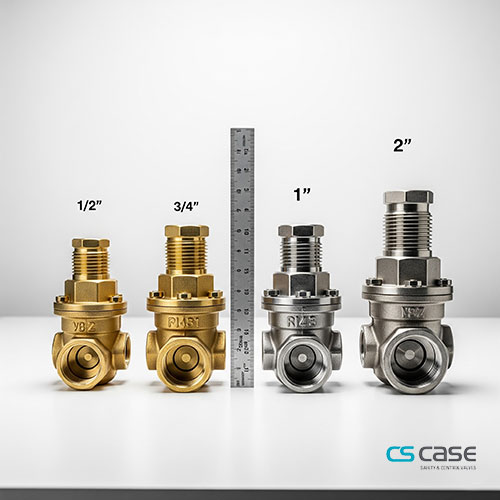

راهنمای سریع انتخاب سایز شیر فشار شکن برای کاربردهای رایج
برای آن دسته از کاربران، تکنسین‌ها یا مدیران پروژه که به‌دنبال یک راهنمای سریع و کاربردی هستند، این بخش جدول‌هایی آماده ارائه می‌دهد که بر اساس تجربیات عملی و توصیه‌های برندهای معتبر جهانی تنظیم شده‌اند. با توجه به نوع پروژه و مصرف آب، می‌توان به‌راحتی سایز مناسب شیر فشار شکن را انتخاب کرد.
✅ جدول ۱: انتخاب سایز بر اساس دبی آب
| دبی مصرفی (لیتر بر دقیقه) | سایز پیشنهادی شیر فشار شکن |
| تا 20 لیتر | ½ اینچ |
| 20 تا 40 لیتر | ¾ اینچ |
| 40 تا 70 لیتر | 1 اینچ |
| 70 تا 120 لیتر | 1.25 اینچ |
| 120 تا 180 لیتر | 1.5 اینچ |
| 180 لیتر به بالا | 2 اینچ و بالاتر |
📝 نکته: دبی واقعی را براساس مجموع مصرف‌کننده‌های هم‌زمان تخمین بزنید.
✅ جدول ۲: سایز شیر فشار شکن مناسب برای ساختمان‌های مسکونی
| نوع ساختمان | سایز پیشنهادی |
| واحد مسکونی تک‌واحدی کوچک | ½ اینچ |
| آپارتمان 2 یا 3 طبقه (1 تا 2 واحد در طبقه) | ¾ اینچ تا 1 اینچ |
| مجتمع متوسط 4 تا 6 طبقه | 1 تا 1.5 اینچ |
| ساختمان بزرگ بیش از 6 طبقه | 1.5 اینچ به بالا |
✅ جدول ۳: سایز پیشنهادی برای پروژه‌های کشاورزی یا صنعتی سبک
| کاربرد | سایز پیشنهادی |
| آبیاری قطرهای (محیط کوچک) | ¾ اینچ |
| آبیاری باغ یا گلخانه متوسط | 1 تا 1.5 اینچ |
| سیستم پمپ آبرسانی با منبع بزرگ | 1.5 اینچ تا 2 اینچ |
| سیستم صنعتی نیمه‌سنگین (کارگاه، سردخانه) | 2 اینچ به بالا |
🔧 راهکار سریع برای تکنسین‌ها
اگر به جداول فنی دسترسی ندارید و فقط اطلاعات تقریبی مصرف را در اختیار دارید، می‌توانید با فرمول زیر، سایز را تخمین بزنید:
سایز شیر (اینچ) ≈ √(دبی واقعی / 25)
📌 مثلا اگر دبی مصرفی 100 لیتر در دقیقه باشد:
√(100 / 25) = √4 = 2 اینچ
این فرمول یک تقریب تجربی است و برای شرایط عمومی خانگی و نیمه‌صنعتی قابل اتکاست.
📌 توجه ویژه:
- شیر بزرگ‌تر لزوماً بهتر نیست! اگر سیستم برای دبی پایین طراحی شده، استفاده از شیر بزرگ‌تر باعث افت کیفیت تنظیم فشار می‌شود.
- در کاربردهای خاص مانند پکیج دیواری، گرمایش از کف یا چاه‌های کشاورزی، حتماً از مشاوره فنی برند مورد نظر استفاده شود.
نکاتی برای افزایش طول عمر شیر فشار شکن متناسب با سایز انتخابی
حتی اگر سایز شیر فشار شکن را کاملاً صحیح انتخاب کرده باشید، بدون رعایت اصول نگهداری و استفاده صحیح، این تجهیز مهم ممکن است عملکرد ایده‌آل خود را از دست بدهد. در این بخش، نکاتی کاربردی برای افزایش عمر مفید شیر فشار شکن ارائه می‌شود، که بسیاری از آن‌ها مستقیماً به سایز انتخابی شیر مرتبط هستند.
1. استفاده از فیلتر یا صافی در ورودی شیر
یکی از اصلی‌ترین دلایل خرابی شیرهای فشار شکن (خصوصاً در سایزهای کوچکتر مانند ½ یا ¾ اینچ) ورود ذرات معلق، شن و ماسه یا گل و لای به داخل شیر است.
📌 راهکار: نصب یک فیلتر توری (strainer) قبل از شیر، خصوصاً در ورودی‌هایی که مستقیماً به شبکه آب شهری یا چاه متصل هستند، بسیار توصیه می‌شود.
2. جلوگیری از فشار بیش از حد ورودی
اگر فشار ورودی سیستم شما نوسان دارد و در برخی موارد بسیار زیاد می‌شود، این موضوع می‌تواند به شیرهای سایز پایین‌تر آسیب بیشتری وارد کند.
📌 راهکار: استفاده از شیر اطمینان (safety valve) یا محدودکننده فشار (pressure limiter) قبل از فشار شکن، باعث جلوگیری از وارد آمدن شوک ناگهانی به شیر می‌شود.
3. بازدید و سرویس دوره‌ای
برای شیرهایی با سایز بالاتر از 1 اینچ که در موتورخانه‌ها یا ساختمان‌های چندطبقه استفاده می‌شوند، توصیه می‌شود هر ۶ تا ۱۲ ماه یکبار عملکرد شیر بررسی شده و در صورت نیاز، دیافراگم، فنر یا واشر داخلی آن سرویس یا تعویض شود.
📌 نکته: خرابی یک فشارشکن بزرگ می‌تواند روی کل شبکه آب ساختمان تاثیر بگذارد، پس اهمیت پیشگیرانه‌ی بیشتری دارد.
4. جلوگیری از یخ‌زدگی در مناطق سردسیر
در مناطق کوهستانی یا ویلاهایی که زمستان‌ها استفاده نمی‌شوند، اگر سایز فشار شکن بزرگ‌تر باشد و حجم آب درون آن بیشتر، احتمال ترکیدن در اثر انجماد بیشتر می‌شود.
📌 راهکار: قبل از فصل سرما، لوله‌ها و فشار شکن را تخلیه کنید یا از عایق حرارتی مناسب استفاده کنید.
5. عدم استفاده از ابزار نامناسب هنگام تنظیم
خصوصاً در شیرهای سایز کوچک، استفاده از آچار یا پیچ‌گوشتی غیراستاندارد هنگام تنظیم فشار می‌تواند باعث خوردگی یا شکستن پیچ تنظیم شود.
📌 راهکار: همیشه از ابزار مناسب توصیه‌شده توسط برند تولیدکننده استفاده کنید، و دستورالعمل آن را به‌دقت بخوانید.

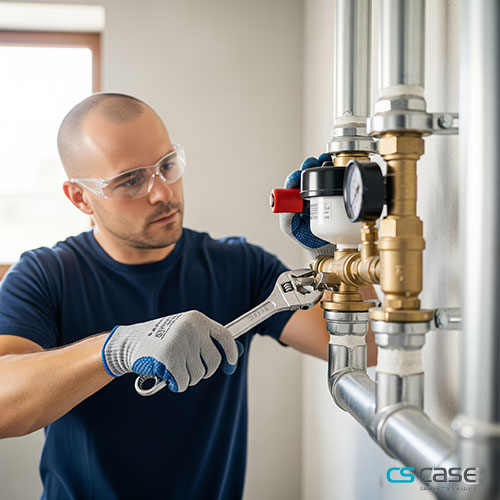

6. مطمئن شدن از هم‌راستایی مناسب در نصب
در نصب شیرهای سایز بزرگ‌تر، ممکن است به‌دلیل سنگینی وزن شیر، فشار غیرمتقارن به بدنه وارد شود که در بلندمدت باعث شکستگی یا نشتی خواهد شد.
📌 راهکار: استفاده از تکیه‌گاه مناسب (مانند بست دیواری یا پایه فلزی) برای مهار وزن شیرهای بزرگ الزامی است.
جمع‌بندی این بخش:
انتخاب سایز درست فقط نیمی از راه است؛ نگهداری صحیح، نصب اصولی و پیشگیری از فشارهای غیرعادی، نقش کلیدی در عملکرد بلندمدت و بدون مشکل شیر فشار شکن دارد.
جمع‌بندی نهایی و توصیه‌های کلیدی برای انتخاب سایز شیر فشار شکن
انتخاب صحیح سایز شیر فشار شکن نه‌تنها عملکرد سیستم آبرسانی یا گرمایشی را بهینه می‌کند، بلکه از ایجاد هزینه‌های تعمیراتی و افت فشار ناخواسته جلوگیری خواهد کرد. در این جمع‌بندی، مهم‌ترین نکات کاربردی را مرور می‌کنیم:
✅ چک‌لیست نهایی برای انتخاب سایز مناسب فشار شکن
- نوع مصرف‌کننده: مسکونی، تجاری، صنعتی یا کشاورزی؟
- میزان دبی عبوری: با واحد لیتر بر دقیقه (LPM) یا مترمکعب بر ساعت.
- قطر لوله‌های ورودی و خروجی: سایز فیتینگ‌ها یا لوله‌ها را دقیق اندازه‌گیری کنید.
- حداکثر فشار ورودی و فشار مورد نیاز خروجی: اطمینان حاصل کنید که فشار شکن ظرفیت تحمل فشار ورودی را دارد.
- تعداد مصرف‌کننده‌ها یا واحدها: مثلاً در یک ساختمان ۵ طبقه، سایز انتخابی با یک خانه ویلایی متفاوت است.
- نوع سیال: آب، هوا، بخار یا گاز؟ هر کدام شیر مخصوص خود را می‌طلبد.
- فضای در دسترس برای نصب: گاهی محدودیت فضا، مانع استفاده از سایزهای بزرگ می‌شود.
- برند و کیفیت ساخت شیر: سایز مساوی در برندهای مختلف، عملکرد متفاوتی دارد.
📌 توصیه مهم برای متخصصان و نصابان:
اگر بین دو سایز شک دارید (مثلاً بین ¾ و 1 اینچ)، همیشه به دبی، فشار واقعی و آینده‌نگری توجه کنید، نه فقط به اندازه لوله یا شیرهای مجاور.
در بسیاری از پروژه‌ها دیده شده که انتخاب سایز کوچکتر برای صرفه‌جویی، در نهایت منجر به فشار ضعیف، صدای جریان، لرزش سیستم یا خرابی زودهنگام شیر شده است.
📚 نکته آموزشی برای کاربران غیرحرفه‌ای:
اگر خودتان تصمیم‌گیرنده نهایی هستید و اطلاعات فنی زیادی ندارید، بهتر است:
- از فروشنده متخصص مشاوره بگیرید.
- کاتالوگ فنی شیر مورد نظر را با دقت بخوانید.
- اطلاعات مصرف آب یا فشار ورودی خانه خود را از کنتور یا تاسیسات ساختمان بگیرید.
🛠 پیشنهاد پایانی:
برای پروژه‌های بزرگ‌تر یا تاسیساتی که در آن فشار خروجی بسیار حساس است (مثلاً سیستم آبیاری قطرهای یا موتورخانه‌های مرکزی)، استفاده از شیر فشار شکن قابل تنظیم و دارای گیج فشار توصیه می‌شود. این مدل‌ها اجازه می‌دهند تا فشار خروجی به‌صورت دقیق تنظیم و پایش شود.
🎯 نتیجه‌گیری:
انتخاب سایز شیر فشار شکن یک کار ساده اما تأثیرگذار و حساس است که مستقیماً بر کیفیت، طول عمر و عملکرد سیستم شما اثر می‌گذارد. با آگاهی، دقت و مشاوره حرفه‌ای، از بروز خطا و هزینه‌های اضافی جلوگیری کنید.
