در سیستم‌های آبرسانی مدرن، کنترل فشار اهمیت بسیار زیادی دارد. افزایش یا نوسان بیش از حد فشار آب می‌تواند باعث ترکیدگی لوله‌ها، خرابی اتصالات و آسیب به شیرآلات خانگی یا صنعتی شود. به همین دلیل، شیر فشار شکن آب به‌عنوان یکی از قطعات کلیدی برای حفاظت از سیستم در برابر فشار اضافی به‌کار می‌رود.
اما وقتی از شیر فشار شکن صحبت می‌کنیم، باید بدانیم که این دسته از شیرها نیز خود دارای انواع مختلفی هستند. یکی از این مدل‌ها که کاربردهای زیادی به‌ویژه در سیستم‌های ساده و خانگی دارد، شیر فشار شکن مستقیم یا Direct‑Acting Valve است.
🔹 تفاوت عملکردی فشار شکن‌ها
به‌طور کلی، فشارشکن‌های آب را می‌توان به دو دسته‌ی اصلی تقسیم کرد:
- شیر فشار شکن مستقیم (Direct‑Acting):
بدون استفاده از پاییلوت خارجی کار می‌کند. در طراحی آن از یک فنر و دیافراگم برای تنظیم و کنترل فشار استفاده می‌شود. - شیر فشار شکن پاییلوت‌دار (Pilot‑Operated):
عملکرد آن وابسته به وجود یک پاییلوت ثانویه است که کنترل دقیق‌تری روی فشار اعمال می‌کند و معمولاً در سیستم‌های پیچیده‌تر کاربرد دارد.
🔹 شیر فشار شکن مستقیم؛ ساده اما کارآمد
در این مقاله، تمرکز ما بر روی شیرهای فشار شکن مستقیم است. این مدل‌ها به‌دلیل طراحی ساده، نصب راحت و قیمت مناسب‌تر، معمولاً در کاربری‌های خانگی و پروژه‌های کم‌فشار مورد استفاده قرار می‌گیرند. برخلاف نوع پاییلوت‌دار که در تأسیسات بزرگ کاربرد دارد، مدل‌های مستقیم معمولاً در ورودی آپارتمان‌ها یا ویلاها نصب می‌شوند.
🔹 چرا باید با این مدل آشنا شوید؟
شناخت دقیق از مدل مستقیم شیر فشار شکن به شما کمک می‌کند که:
- انتخاب بهتری در خرید داشته باشید؛
- عملکرد آن را بهتر درک کرده و در صورت خرابی، سریع‌تر مشکل را شناسایی کنید؛
- از نصب اشتباه یا نگهداری نادرست جلوگیری کنید.
✅ اگر با کلیات فشار شکن‌ها آشنایی ندارید، پیشنهاد می‌کنیم مقاله‌ی مرتبط با عنوان «چگونه شیر فشار شکن آب را تنظیم کنیم؟» را هم مطالعه کنید.
🔹 نحوه عملکرد شیر فشار شکن مستقیم
شیر فشار شکن مستقیم (Direct‑Acting PRV) به‌گونه‌ای طراحی شده که بدون هیچ قطعه‌ی کنترلی خارجی، تنها با اتکا به نیروی مکانیکی فنر و فشار سیال، فشار ورودی آب را کاهش داده و آن را در سطح مناسبی نگه دارد.
اصل عملکرد آن بر پایه‌ی تعادل بین دو نیرو است:
- فشار سیال ورودی که به سمت خروجی در حرکت است
- نیروی فنر که از بالا به دیافراگم وارد می‌شود و اجازه عبور بیشتر از حد مجاز فشار را نمی‌دهد
🔸 اجزای اصلی شیر فشار شکن مستقیم
هرچند ظاهر این شیر ساده به‌نظر می‌رسد، اما از چند بخش مهم تشکیل شده است که درک کارکردشان ضروری است:
| اجزا | توضیح |
| بدنه شیر (Valve Body) | بخش اصلی فلزی یا برنجی که تمامی اجزا در آن قرار می‌گیرند |
| ورودی و خروجی | محل ورود آب با فشار بالا و خروج با فشار کاهش‌یافته |
| دیافراگم (Diaphragm) | صفحه منعطف لاستیکی یا ترکیبی که فشار آب را حس می‌کند |
| فنر تنظیم (Adjustable Spring) | مهم‌ترین قطعه تنظیم فشار خروجی است. هرچه سفت‌تر باشد، فشار خروجی بیشتر می‌شود |
| پیچ تنظیم فشار (Adjustment Screw) | با چرخاندن آن، فشار فنر تغییر می‌کند و در نتیجه فشار آب خروجی تنظیم می‌شود |
| محفظه فشار پایین | جایی است که آب کاهش فشار یافته به آن وارد شده و به سمت خروجی می‌رود |
🔸 چطور فشار تنظیم می‌شود؟
- زمانی که فشار ورودی بیشتر از حد تنظیم‌شده است، نیروی وارده از سمت سیال بیشتر از نیروی فنر شده و دیافراگم را بالا می‌برد → شیر بسته می‌شود یا باریک می‌ماند.
- وقتی فشار خروجی کاهش پیدا کند، فنر دیافراگم را به پایین فشار می‌دهد → شیر بازتر می‌شود تا جریان آب بیشتر شود.
🔧 نتیجه: این فرآیند دائم در حال تعادل‌سازی خودکار است تا خروجی همیشه در یک فشار ثابت باقی بماند.
🔸 مثال واقعی عملکرد
فرض کنید فشار آب شهری شما ۸ بار است، اما وسایل داخل خانه مثل ماشین لباسشویی و شیرآلات فقط تا ۳ بار فشار را تحمل می‌کنند. اگر از شیر فشار شکن مستقیم استفاده کنید و آن را روی ۳ بار تنظیم کنید، این شیر به‌صورت کاملاً مکانیکی فشار را کاهش داده و در سطح امن نگه می‌دارد — بدون نیاز به برق یا حسگر.
🔸 مزیت مکانیکی بودن این طراحی
- عدم وابستگی به برق یا سیستم کنترلی الکترونیکی
- واکنش سریع به تغییرات فشار
- قابل‌اعتماد برای نصب در محیط‌هایی که سیستم کنترلی یا نظارتی ندارند
- هزینه نگهداری کمتر نسبت به مدل‌های پاییلوت‌دار
🔹 مزایای شیر فشار شکن مستقیم
استفاده از شیر فشار شکن مستقیم در بسیاری از پروژه‌های خانگی و تجاری سبک مزایای چشمگیری دارد که در ادامه مهم‌ترین آنها را معرفی می‌کنیم:
1. طراحی ساده و قابل‌درک
برخلاف مدل‌های پیچیده‌تر، ساختار شیر فشار شکن مستقیم بسیار ساده است. همین موضوع باعث می‌شود:
- نصب آن راحت‌تر باشد
- هزینه تعمیرات کاهش پیدا کند
- نیازی به نیروی متخصص برای بررسی اولیه نداشته باشید
2. قیمت مقرون‌به‌صرفه
در مقایسه با مدل‌های پاییلوت‌دار یا الکترونیکی، این شیرها ارزان‌تر هستند و برای پروژه‌هایی با بودجه محدود انتخاب مناسبی به شمار می‌روند.
3. واکنش سریع به تغییر فشار
به دلیل ساختار مکانیکی، این مدل قادر است به تغییرات لحظه‌ای فشار ورودی تقریباً آنی واکنش نشان دهد، بدون تأخیر ناشی از سیستم پاییلوت یا شیر کمکی.
4. بدون نیاز به پشتیبانی جانبی
نه به برق نیاز دارد، نه به اتصالات کنترلی اضافه. تنها چیزی که لازم دارد یک ورودی آب پرفشار و یک پیچ تنظیم ساده است.
5. مناسب برای فضاهای محدود
ابعاد فیزیکی این نوع شیرها معمولاً کوچک‌تر از شیرهای پاییلوت‌دار است، بنابراین در فضاهای تنگ (مثل کمد کنتور یا باکس لوله‌کشی دیواری) به‌راحتی قابل استفاده هستند.
🔻 معایب و محدودیت‌های شیر فشار شکن مستقیم
اما این مدل بی‌نقص نیست و در برخی کاربردها، بهتر است به سراغ گزینه‌های حرفه‌ای‌تر بروید:
1. کنترل کمتر روی فشار خروجی در دبی بالا
در مواقعی که حجم آب ورودی زیاد باشد (مثلاً استفاده همزمان چند دوش، شیر ظرفشویی و ماشین لباسشویی)، شیر مستقیم ممکن است در ثابت نگه‌داشتن فشار خروجی دچار نوسان شود.
2. مناسب نبودن برای تأسیسات بزرگ
در پروژه‌های صنعتی یا ساختمان‌های چند طبقه، معمولاً به شیرهایی با کنترل دقیق‌تر نیاز است. مدل مستقیم نمی‌تواند فشار را با دقت بالای شیرهای پاییلوت‌دار تنظیم کند.
3. محدوده عملکرد کمتر
اکثر شیرهای مستقیم، فقط برای محدوده فشار مشخصی طراحی شده‌اند. اگر فشار ورودی یا خروجی شما از آن محدوده خارج شود، احتمال عملکرد ناصحیح بالا می‌رود.
4. احتمال خرابی در صورت رسوب‌گیری
به‌دلیل وجود قطعات مکانیکی حساس مثل دیافراگم، اگر از آب‌های با املاح زیاد استفاده شود و فیلتر مناسبی در ورودی نصب نشده باشد، احتمال ایجاد رسوب و گیر کردن شیر افزایش می‌یابد.
🔸 چه زمانی استفاده از شیر فشار شکن مستقیم توصیه نمی‌شود؟
| وضعیت | پیشنهاد |
| سیستم آبرسانی با دبی بالا | استفاده از مدل پاییلوت‌دار |
| تأسیسات صنعتی یا موتورخانه | استفاده از شیر با کنترل الکترونیکی یا هوشمند |
| فشار ورودی بیش از ۱۰ بار | مدل پرفشار با کنترل چند مرحله‌ای |
| پروژه‌هایی با نیاز به تنظیم دقیق فشار | مدل‌های دیجیتال یا پاییلوت‌دار پیشرفته |
🔍 نتیجه‌گیری این بخش
اگر به دنبال راهکاری ساده، سریع، اقتصادی و قابل‌اعتماد برای کاهش فشار آب در یک واحد مسکونی یا سیستم سبک هستید، شیر فشار شکن مستقیم می‌تواند بهترین انتخاب باشد. اما اگر در پروژه‌ای با نیازهای حساس یا فشار بالا فعالیت می‌کنید، بهتر است گزینه‌های دیگری را هم در نظر داشته باشید.
نصب و نگهداری عملی شیر فشار شکن مستقیم
🔹 مرحله ۱: پیش‌نیازها و توجهات پیش از نصب
- بررسی فشار ورودی:
قبل از خرید یا نصب، فشار ورودی سیستم را با مانومتر اندازه‌گیری کنید. اگر فشار > ۱۰ بار باشد، مدل‌های مستقیم ممکن است مناسبی نباشند. - استفاده از فیلتر ورودی:
حتماً یک صافی (فیلتر) قبل از شیر نصب کنید. آب سخت یا دارای املاح زیاد می‌تواند باعث رسوب‌گیری دیافراگم یا حرکت ناقص فنر شود. - انتخاب محل مناسب:

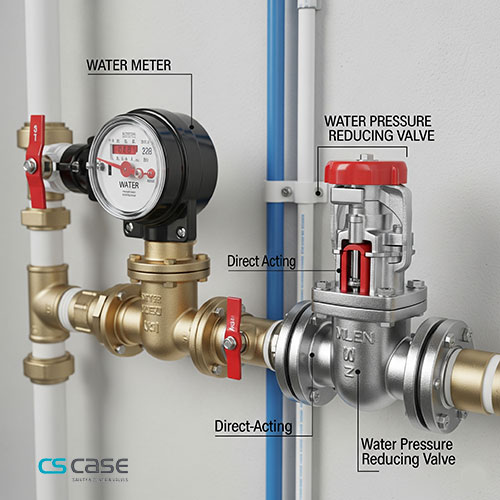

بهترین موقعیت نصب، بعد از کنتور ورودی و قبل از انشعابات فرعی در یک محل دسترس‌پذیر است. - تهویه و فضای کافی:
مطمئن شوید فضای کافی برای باز کردن و نگهداری شیر در دسترس است. نصب در فضای تنگ بدون دسترسی به پیچ تنظیم و جدا کردن شیر، مشکل‌ساز خواهد بود.
🔹 مرحله ۲: نصب گام‌به‌گام
- بسته نگه‌داشتن شیر اصلی ورودی آب
- قرار دادن شیر در خط لوله به‌گونه‌ای که جهت علامت «Flow» با جریان آب هماهنگ باشد
- اتصال به لوله با لوله فلزی یا مسی (بسته به نوع شیر)، و استفاده از نوار تفلن یا واشر مناسب
- نصب فیلتر یا صافی قبل از شیر
- آزاد کردن شیر اصلی ورودی و شست‌وشوی مسیر تا هوا یا ذرات اضافی خارج شود
- تنظیم اولیه فشار:
- پیچ تنظیم را به تعداد دور مشخص (بر اساس دستورالعمل سازنده) بچرخانید
- فشار خروجی را با مانومتر اندازه‌گیری و تنظیم دقیق‌تر کنید
- بازرسی نهایی برای نشتی و عملکرد:
- بررسی عدم نشتی در اتصال‌ها
- آزمایش جریان آب و مطمئن شدن از فشار ثابت خروجی
🔹 مرحله ۳: نگهداری دوره‌ای
• بررسی بصری:
- مشاهده‌ی وجود نشتی یا تغییر شکل اجزای پلاستیکی/لاستیکی
- کنترل یکنواختی فشار خروجی
• تمیزکاری و سرویس داخلی:
- باز کردن شیر مطابق دستورالعمل (با خاموش کردن ورودی و خروج فشار آب)
- بررسی دیافراگم، فنر و صافی داخلی، حذف رسوبات یا گرفتگی‌ها
- در صورت وجود خراش یا پارگی دیافراگم، تعویض آن ضروری است
• تنظیم مجدد فشار خروجی:
پس از سرویس و مونتاژ مجدد، فشار خروجی باید دوباره تنظیم شود. پیچ تنظیم را مطابق دستور سازنده بچرخانید و فشار اندازه‌گیری‌شده را در حوالی مقدار مطلوب (مثلاً ۳–۴ بار) حفظ کنید.
🔹 نکات کاربردی و هشدارها
- هرگز شیر را بدون فیلتر نصب نکنید، مگر آب ورودی کاملاً تصفیه شده و کم‌رسوب باشد
- اگر فشار ورودی تغییرات چشمگیر دارد، ممکن است مدل پاییلوت‌دار گزینه بهتری باشد
- از تسمه‌بندی یا اتصالات نامناسب که فشار فنر را تحت تأثیر قرار دهد، خودداری کنید
- هرگونه سرویس باید با آب قطع‌شده و فشار تخلیه‌شده انجام شود تا ایمنی رعایت شود
🔍 جمع بندی این بخش
با نصب اصولی و نگهداری دوره‌ای، شیر فشار شکن مستقیم می‌تواند تا سال‌ها به‌طور قابل‌اعتماد عمل کند. رعایت نکات عملیاتی پیش از نصب، استفاده از فیلتر و سرویس منظم، عمر مفید آن را به‌طور چشمگیری افزایش خواهد داد.
عیب‌یابی و حل مشکلات رایج شیر فشار شکن مستقیم
🔹 مشکل ۱: افت فشار ناگهانی یا ثابت پایین‌تر از حد تنظیم‌شده
علت‌های احتمالی:
- تنظیم نادرست پیچ فشار یا خرابی فنر
- رسوب یا گرفتگی فیلتر
- مسدود شدن مسیر خروجی یا دیافراگم آسیب‌دیده
راه‌حل:
- بررسی و تنظیم مجدد پیچ فشار با مانومتر
- تمیزی یا تعویض صافی و فیلتر
- بازکردن شیر، بررسی دیافراگم و فنر؛ در صورت پارگی یا خمیدگی، تعویض شود
🔹 مشکل ۲: نوسان پیاپی فشار خروجی
علت‌های احتمالی:
- تنظیم فنر خیلی سفت یا نرم
- دیافراگم دارای ایراد یا دقیق نصب‌نشده
- فشار ورودی بسیار ناپایدار
راه‌حل:
- تنظیم مجدد پیچ فشار با توجه به دستور قالب سازنده
- تعویض دیافراگم یا نصب صحیح آن
- در صورت فشار ورودی ناپایدار، نصب یک بافر یا انتخاب شیر پاییلوت‌دار را در نظر بگیرید
🔹 مشکل ۳: صدای بیش از حد یا لرزش
علت‌های احتمالی:
- ایجاد ارتعاش به‌خاطر جریان توربولنت
- نصب در مسیر نامناسب یا واتر‌هامر
- وجود هوا در داخل سیستم
راه‌حل:
- بررسی مسیر لوله و نصب ارتعاش‌گیر یا بالشتک
- تخلیه هوا با باز کردن شیرهای خروجی
- در صورت نیاز استفاده از شیر با طراحی کاهش لرزش
🔹 مشکل ۴: نشت آب در ورودی یا خروجی
علت‌های احتمالی:
- نصب ناصحیح اتصالات با نوار تفلن یا واشر نامناسب
- پیچ‌ها یا مهره‌ها شل یا ترک‌خورده
- فشار خروجی بیش از محدوده توصیه‌شده
راه‌حل:
- بستن اتصالات با نوار تفلن باکیفیت یا واشر مناسب
- بررسی و تعویض قطعات مسی یا مهره‌های خراب
- کاهش فشار یا تعویض شیر در صورت فشار خروجی بیش از حد اندازه
🔹 خلاصه‌ای از عیب‌یابی در یک جدول
| مشکل | علت رایج | راه‌حل پیشنهادی |
| افت فشار خروجی | تنظیم نادرست، رسوب، دیافراگم خراب | تنظیم مجدد، تمیزکاری، تعویض قطعات |
| نوسان فشار خروجی | فنر تنظیم نادرست، فشار ورودی نامناسب | تنظیم دقیق، تعویض قطعه، استفاده مدل پاییلوت |
| صدا و لرزش | توربولانس، هوا، نصب نامناسب | ارتعاش‌گیر، تخلیه هوا، اصلاح مسیر |
| نشت آب | نصب ناصحیح، فشار بالا، قطعات معیوب | شیرفلوسابی، کاهش فشار، تعویض اتصالات |
📌 نکات پایانی
- اگر فشار ورودی شبکه یا مصرف شما بالا یا ناپایدار است، مقاله «شیر فشار شکن پاییلوت‌دار» را مطالعه کنید.
- برای انتخاب بهترین مدل و برند با قیمت مناسب، مقاله «راهنمای خرید شیر فشار شکن آب» توصیه می‌شود.
- برای عیب‌یابی جامع و راهکارهای نگهداری، مقاله نگهداری و مقاله تنظیم فشار بسیار مفیدند.
